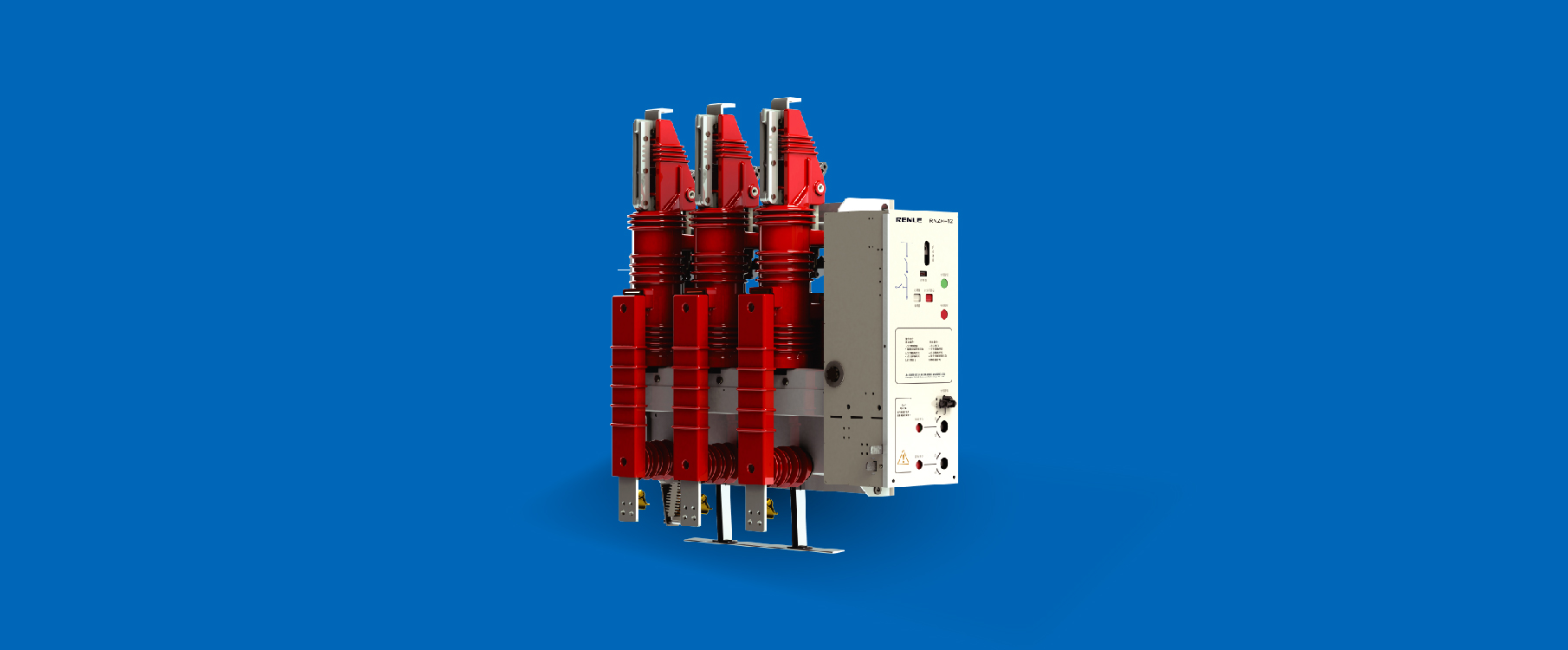

RNV1型一體化組合電器是RENLE Europe GmbH德國公司針對電力用戶對電氣設備可靠性安全性緊湊性要求而研發的開關設備。具有空氣絕緣、緊湊型、完善型式試驗的產品特點。適用于公共建筑、商用住宅建筑、工礦制造行業等的12kV/7.2kV電力配電系統，也適用于對緊湊性要求高的高壓電機驅動的成套機械設備的配套。

產品特點：

● 緊湊/靈活

空氣為介質的絕緣方式，滿足電力行業技術規范的電氣間隙與局放標準。

緊湊型的配套柜體尺寸，配套標準柜尺寸：450×1000×1800mm（寬×深×高），成套配電系統特別緊湊，為昂貴的城市建筑土地節約空間。

靈活的母線形式與擴展方式，方便與其他不同柜型的拼接。

● 整體/固封

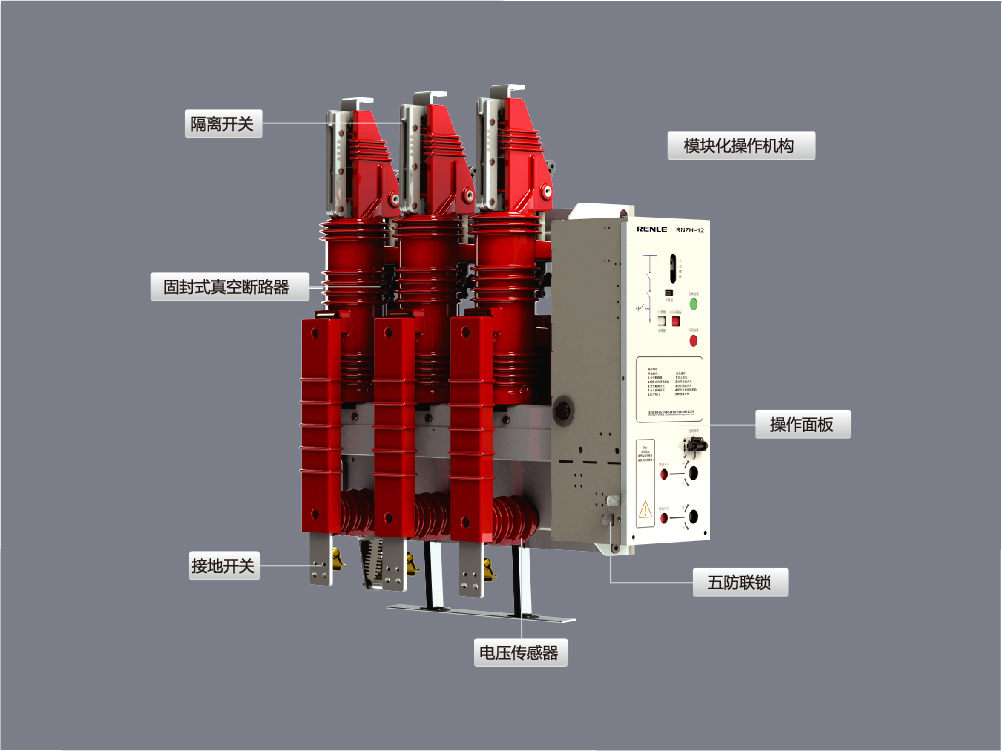

一體化的斷路器組合電器設計，組合電器集隔離開關、斷路器、接地開關、帶電傳感器為一體，模塊化設計，聯鎖簡單可靠、檢修方便。

● 可視化/高效率

可視化的隔離開關斷口設計，迅速的交付時間，整體模塊化設計，使電氣成套工廠裝配便利迅速。一體化結構，各類閉鎖要求在單體機構內實現，減少因成套電氣工廠組裝工藝問題導致的閉鎖失效風險。

● 穩定/耐久

彈簧/永磁機構可選，機械壽命長，固封方式的真空滅弧室封裝，防塵、高絕緣性能。

產品技術參數：

額定電壓：12kV

1Min工頻耐壓：42kV

雷電沖擊耐壓：75/85kV

額定電流：630~1250A（饋線）

額定頻率：50/60Hz額定

短路開斷電流：25kA/31.5kA額定

短時耐受電流：25kA/31.5kA

額定峰值耐受電流：50kA/63kA

額定短路電流開斷次數：30次

機械壽命：10000次（斷路器）

輔助回路工頻耐受電壓：2000V

630~1250A（進線）

3000次（隔離開關/接地開關），100000次（斷路器）

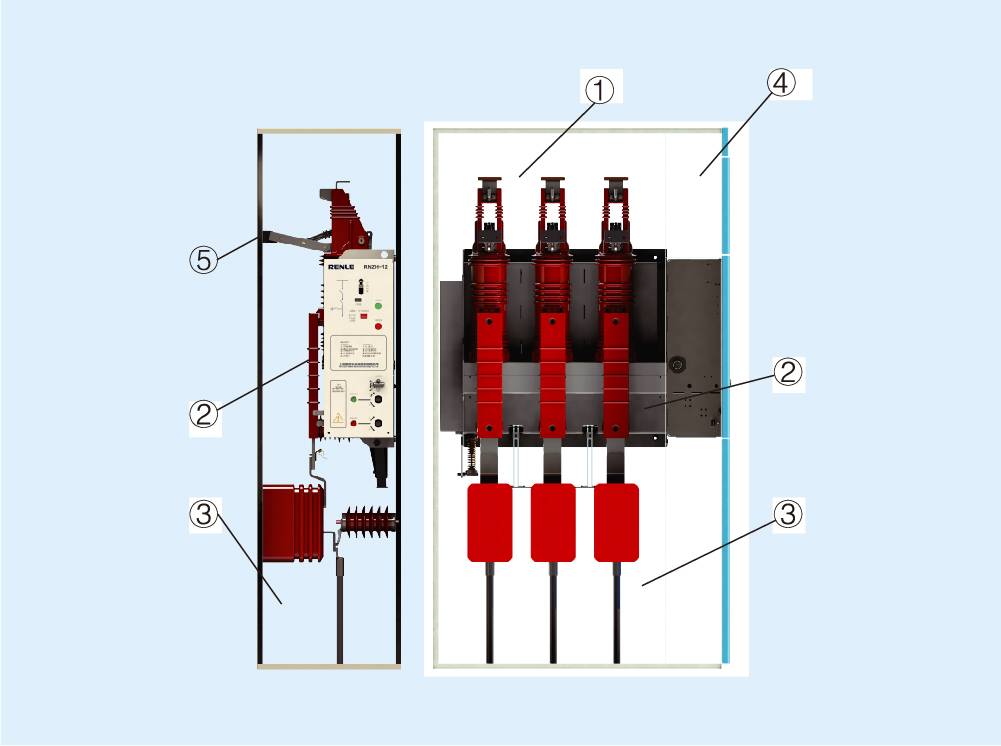

產品結構說明：

一次典型方案

典型方案舉例

產品尺寸：
