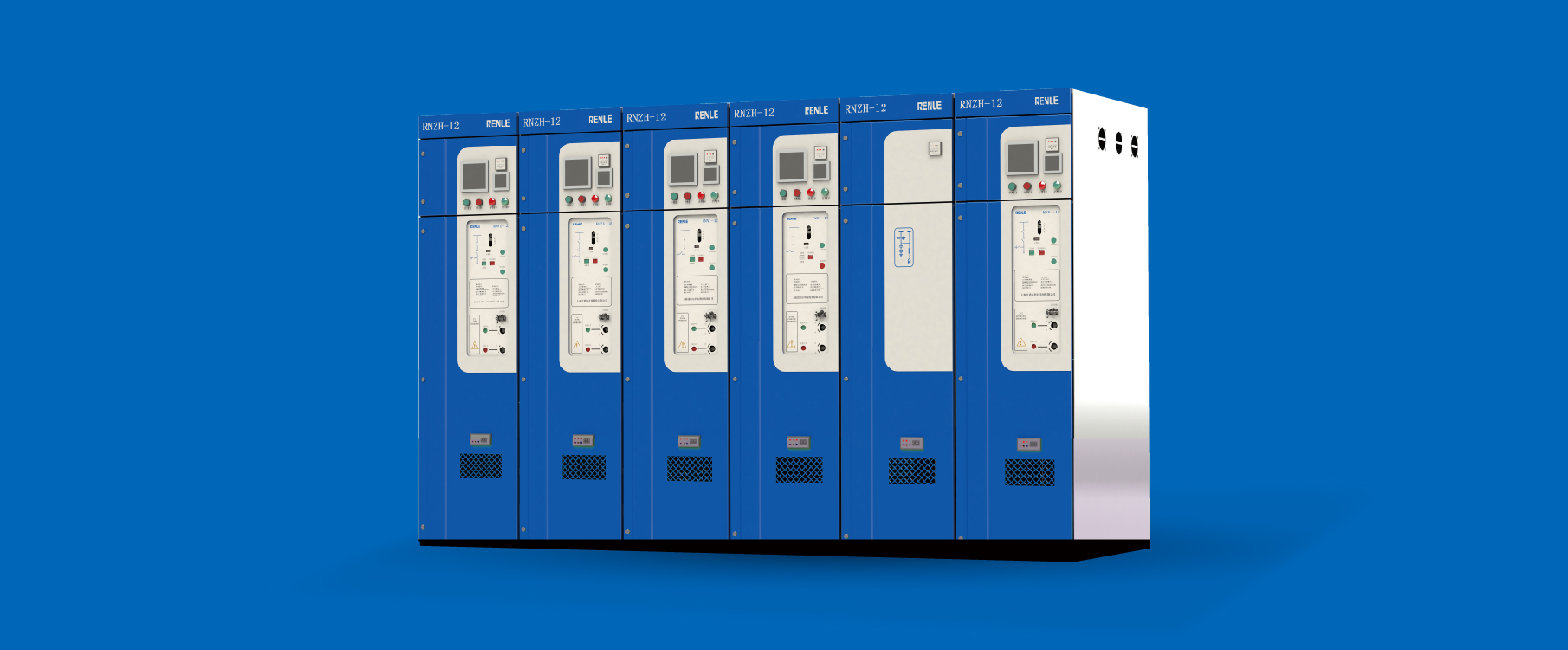

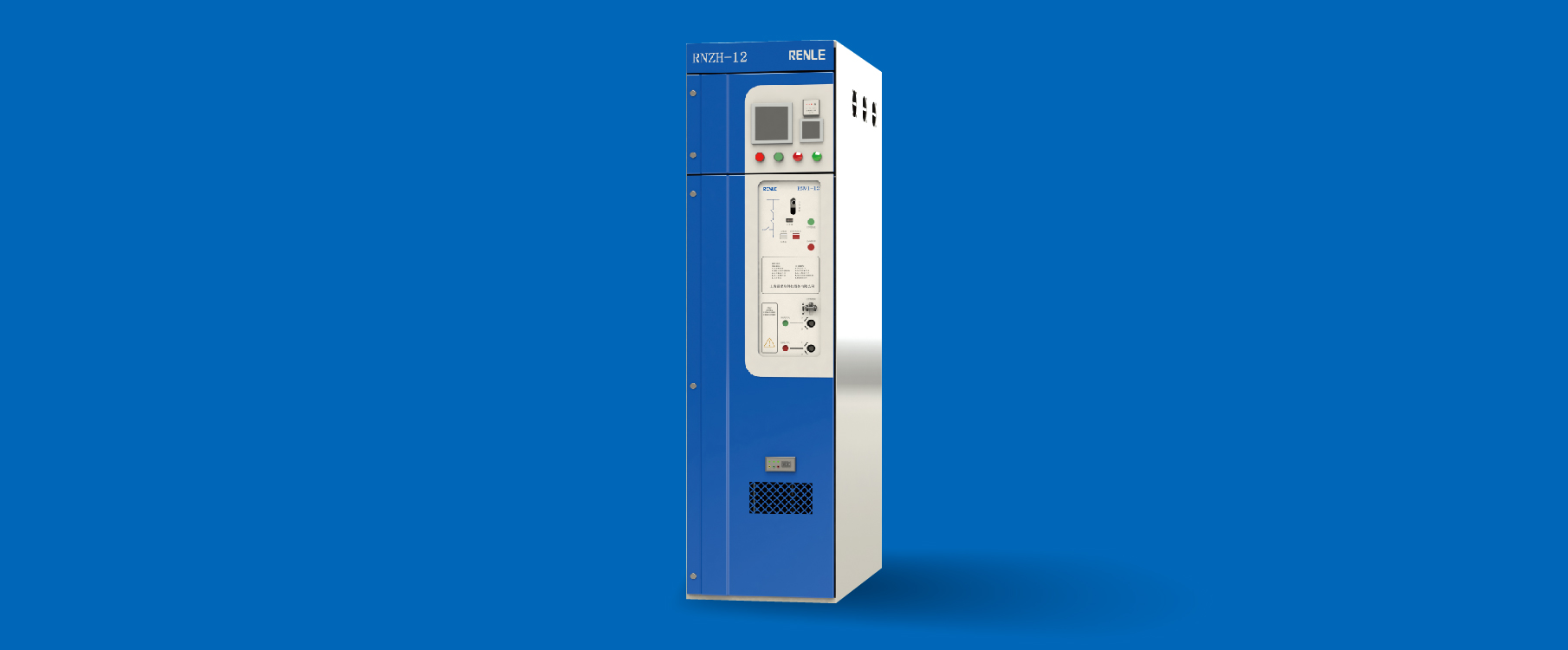

RNZH空氣絕緣緊湊開關設備，是RENLE Europe GmbH德國公司自主研發設計的10kV高壓開關柜產品。產品廣泛應用于工礦企業、高層建筑、住宅小區、學校等作為7.2kV及12kV電力配電系統環網供電和終端配電之用。

產品特點：

1、 該產品最大優點是采用空氣絕緣方式，可靠、環保。其完美的性能及靈活裝配的特點可滿足市場變化的要求。

2、 柜體尺寸小，結構緊湊。特別適合空間受限的應用場所，可緩解現代化城市用地緊張的現狀。柜體標準尺寸為450×1000×1800mm（寬×深×高）

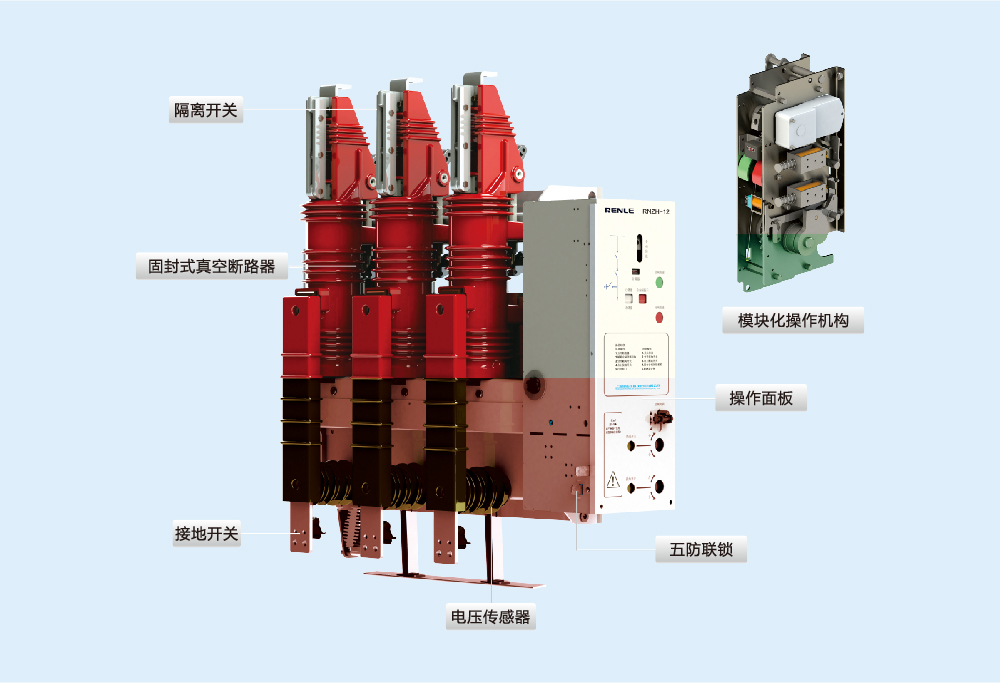

3、 主開關采用RNV1-12高壓一體化真空斷路器，帶隔離刀閘，電流互感器，接地刀，傳感器，采用模塊化設計及組裝，聯鎖可靠，維修方便。

4、 開關柜設計明顯可見隔離斷口，開啟二次儀表室，通過觀察窗即可觀察隔離開關的分合閘位置。

5、 該成套裝置設計額定電流為630A及1250A，設計短路分斷電流為25kA及31.5kA。

6、 真空滅弧室采用固封方式，使之與周邊空氣完全隔除。增加了絕緣的可靠性。

7、 開關柜及主開關采用模塊化設計，大大縮短了工廠的組裝時間，加快了交貨期。

產品技術參數：

1、額定電壓：12kV

2、1Min工頻耐壓：42kV

3、雷電沖擊耐壓：75/85kV

4、額定電流：630~1250A（饋線）

5、額定頻率：50/60Hz

6、額定短路分斷電流：25kA/31.5kA

7、額定短時耐受電流：25kA/31.5kA

8、額定峰值耐受電流：50kA/63kA

9、額定短路電流開斷次數：30次

10、機械壽命：10000次（斷路器）

11、輔助回路工頻耐受電壓：2000V

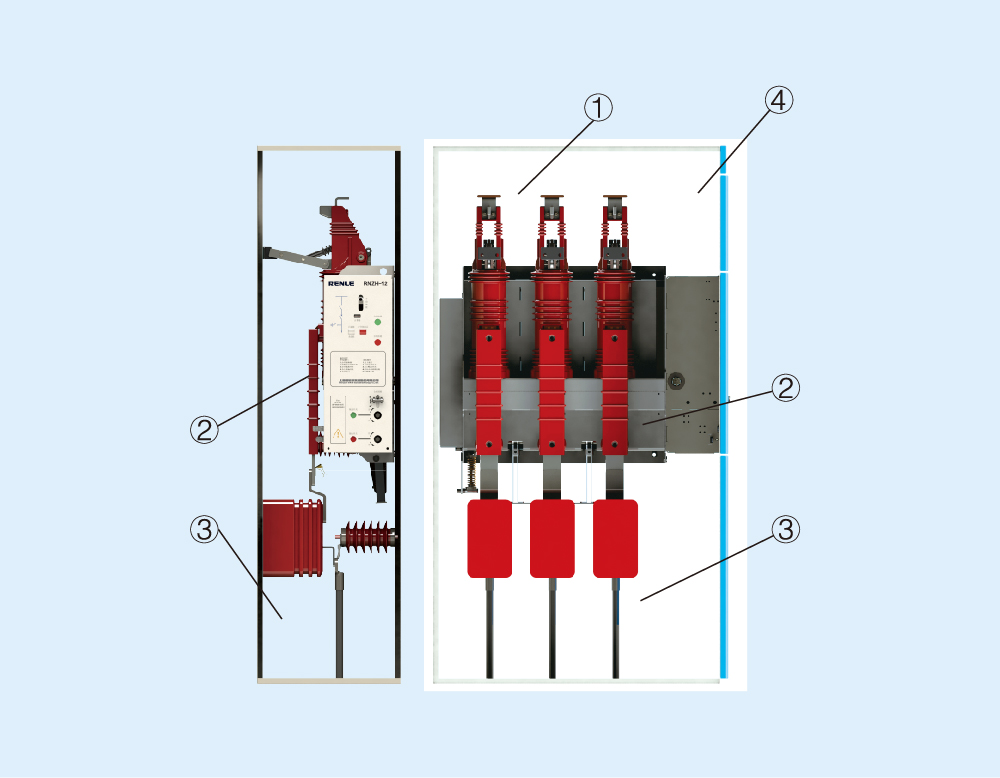

產品結構說明：

一次典型方案

典型方案舉例

產品尺寸：
