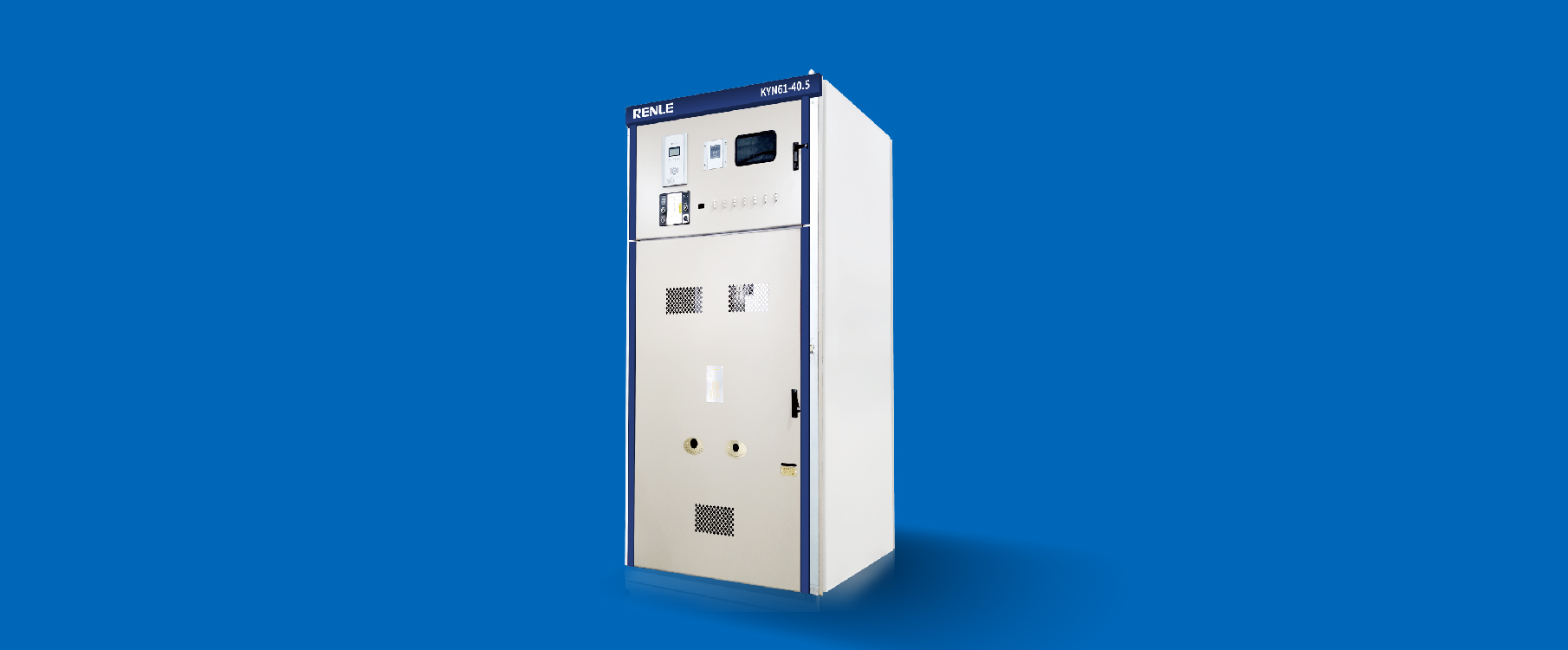

KYN61-40.5型鎧裝移開式交流金屬封閉開關設備（以下簡單開關柜）適用于三相交流50Hz、40.5kV單母線及單母線分段電力系統，主要應用于發電廠、變電所及工礦企業、高層建筑的變配電中作為接受和分配電能之用，并對電路實行控制、保護和監測，滿足IEC60298、GB3906、DL404等標準的要求，并具備完善的“五防”功能。

產品特點：

采用熱縮絕緣材料及環氧涂覆絕緣工藝，優化電極形狀，柜體結構緊湊，縮小占地面積；

開關柜柜體選用優質冷軋鋼板經數控鈑金加工成形后，通過高強度螺栓螺母和鉚螺母連接而成，構件表面采用噴塑或鍍鋅工藝；

可配用國產ZN85-40.5（3AV3）真空斷路器和法國施耐德SF1、SF2型及阿爾斯通EP系列六氟化硫斷路器，以滿足不同用戶的需求；

開關柜各功能小室均采用金屬隔板封隔，并設有獨立的壓力釋放通道；

斷路器、接地開關等操作均可在開關柜門關閉情況下進行，即可實現關門操作；

開關柜的結構適應性強，主結線方案可以達到198種以上，滿足不同用戶的需要；

手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置，“五防”功能齊全，安全可靠。

使用環境條件：

海拔高度：不超過2000米；

環境溫度：上限為+40℃，下限為-15℃；

相對濕度：日平均值不大于95%；月平均值不大于90%；

地震烈度：不超過8度；

沒有火災爆炸危險，沒有劇烈震動及化學腐蝕等嚴重污穢的場所。

技術指標：

產品型號說明：

結構示意圖

安裝基礎圖：

主接線方案
