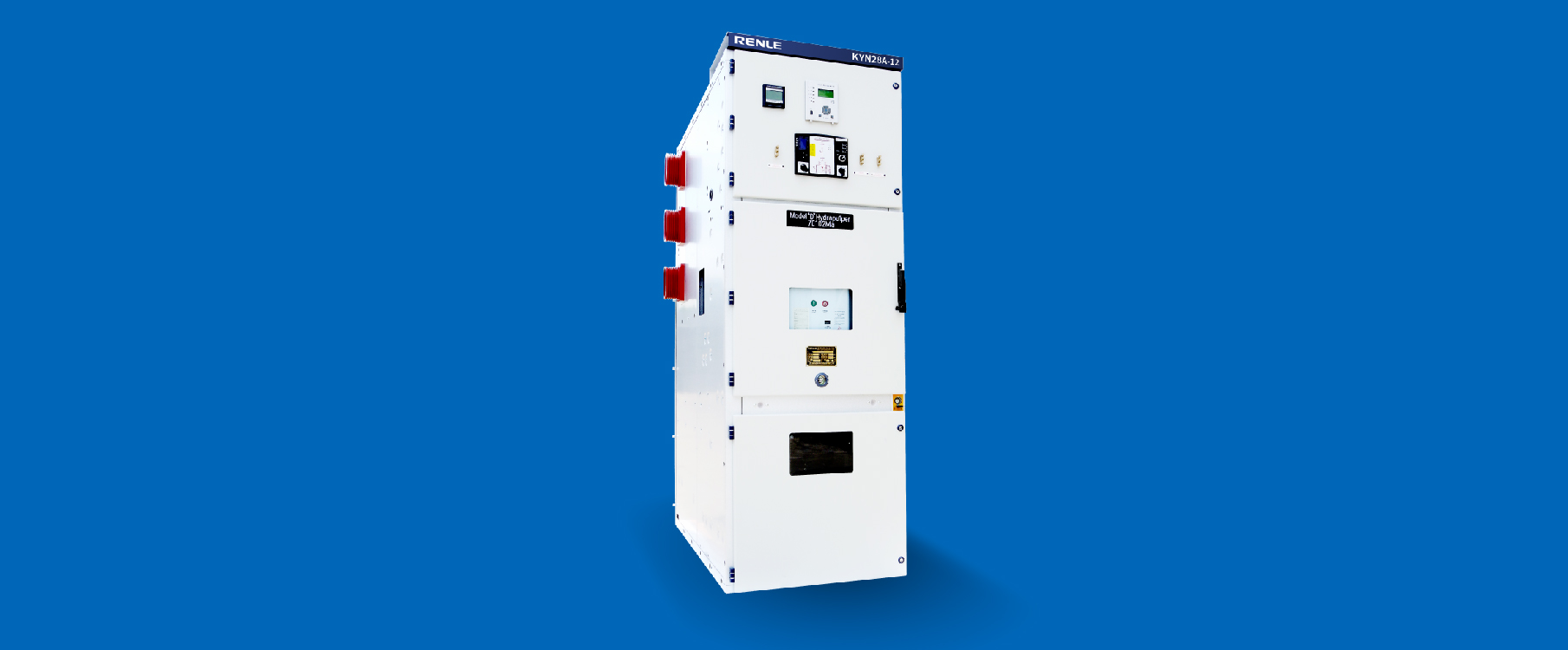

KYN28A-12系列戶內金屬鎧裝中置移開式開關設備系三相交流50Hz單母線分段系統或雙母線分段系統的戶內成套配電裝置。用于接受和分配3一12kV的網絡電能，并對電力電路實行控制保護、監視和測量。本產品符合GB3906《3~35kV交流金屬封閉開關設備》、GB11022《高壓開關設備通用技術條件》。同時滿足IEC298《額定電壓1kV~50kV交流金屬封閉開關設備和控制設備》標準。

結構特點：

開關設備按GB3906-2013中的鎧裝金屬封閉開關設備而設計。整體是由柜體和中置式可抽出部件〔即手車〕大部分組成 （見圖1）。

柜體分四個單獨的隔室，外殼防護等級為IP4X,各小室間和斷路器室門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方案，經排列、組合后形成一套完整的配電系統裝置。本開關設備可以從正面進行安裝、調試和維護﹐因此它可以背靠背、組成雙重排列和靠墻安裝，提高了開關設備的安全性、靈活性、減少了占地面積。

外殼及其它

開關設備的主柜架是選用進囗敷鋁鋅薄鋼板，經CNC機床加工，并采取多重折邊工藝。使整個柜體不僅具有精度高、很強的抗腐蝕與抗氧化作用的優點，而且由于采用多重折邊工藝使柜體比其他同類設備柜體整體重量輕、機械輕度高、外形美觀。柜體采用組裝結構，用鉚螺母和高強度的螺栓聯接而成，這樣使加工生產周期短、零部件通用性強、占地面積少，便于組織生產。

手車

手車骨架也采用薄鋼經CNC機床加工后組裝而成。車手與柜體絕緣配合，機械聯鎖安全、可靠、靈活。根據用途不同，手車分斷路器手車、電壓互感器手車、計量手車、隔離手車。各類手車按模數，積木式變化，同規格手車可以百分之百自由互換。手車在柜體內有斷開位置、試驗位置和工作位置，每一位置都分別有定位裝置，以保證聯鎖可靠，心須按聯鎖防誤操作程序進行操作。各種手車均采用螺母、絲桿搖動推進、退出，其操作輕便、靈活，適合于各種值班人員操作。手車當需要移開柜體時，用一輛專用轉運車，就可以方便拙出，進行各種檢查、維護；由于采用中置式，整個小車體積小，檢查、維護都極方便。

技術指標：

● 額定電壓kV：3.6、7.2、12

● 額定頻率Hz：50

● 斷路器額定電流A：630、1250、1600、2000、2500、3150

● 開關柜額定電流A：630、1250、1600、2000、2500、3150

● 額定熱穩定電流（4s）kA：25、31.5、40、50

● 額定動穩定電流（峰值）kA：50、63、80、100、130

● 額定短路開斷電流kA：20、25、31.5、40、50

● 額定短路關合電流（峰值）kA：50、63、80、100、130

● 額定絕緣水平

1min工頻耐受電壓kV：24、32、42

雷電沖擊耐受電壓kV：40、60、75

● 防護等級：外殼為IP4X, 隔室間、斷路器室門打開時為IP2X

產品型號說明：

開關設備外形尺寸見圖3、表5

接線方案

訂貨須知

訂貨時應提供下列技術資料：

a、主接線方案編號、用途和單線系統圖、額定電壓、 定電流、額定短路開斷電流、配電室平面布置圖及開關柜的排列配置等。

b 、開關柜控制、測量及保護功能的要求以及其它閉鎖和自動裝置的要求及原理。

c、開關柜內主要電氣元件的型號、規格及數量。

d、如開關柜之間或進線柜需要的母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數據。

e、開關柜使用在特殊環境條件時，應在訂貨時詳細說明。

f 、其它特殊要求，在訂貨前詳細書面說明、協商。

如訂貨合中有所用變柜，地基制作請按照提供的基礎圖施工。
