Yb□22系列預裝式變電站系我公司為滿足城網建設的需求，自行設計開發的系列產品。該系列產品是一種將中壓開關設備、變壓器、低壓配電設備按一定接線方案組臺成一體的成套配電設備。

本系列預裝式變電站適用于12kV，額定頻率為50Hz的三相交流系統，容量配置1600kVA及以下的住宅小區、商廈賓館、大型工地、高廈建筑、工礦企業及臨時性的施工場所，適用于環網供電，也適用于放射式終端供電。

本系列預裝式變電站具有結構緊湊，成套性強，運行安全可靠，維護方便，造型美觀等優點；具有體積小，占地面積小，可選擇性大，現場安裝量小，安裝調試周期短，以及隨負荷中心移動等特點。

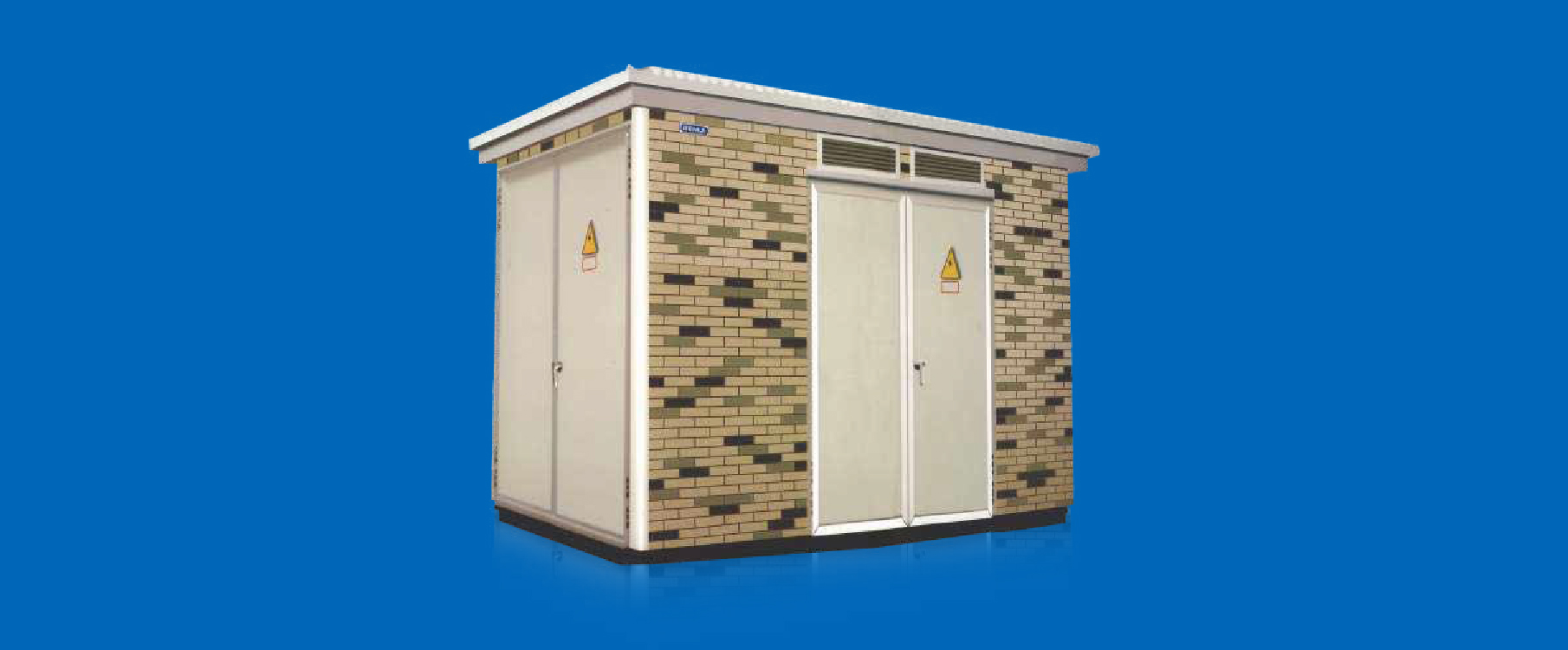

預裝式變電站包括鋁塑板、彩鋼板外殼預裝式變電站、金屬外殼預裝式變電站、非金屬外殼預裝式變電站小型化、智能化預裝式變電站、經濟型預裝式變電站、埋地預裝式變電站。

產品特點：

○ 外殼參照國外優異技術并根據實際情況進行設計。具有牢固、隔熱通風、性能好、防塵、防小動物、防潮、外形美觀，維護方便等特點。外殼材料有多種選擇。如：鋁合金板、鋼板、復合板、不銹鋼板、非金屬材料(玻璃纖維水泥)等。

○ 高壓側一般采用負荷開關，也可采用真空斷路器，并且育齊全的防誤操怍功能。如選配：XG20—12六氟化硫環網柜，HXGNl5A，HXGNl7等環網開關設備。變壓器可采用油浸式變壓器，全密封變壓器，叉可采用干式變壓器。

○ 變電站保護性能完善，操作方便，高低壓計量可供選擇，可根據用戶要求配備自動無功率補償裝置。

○ 箱體頂蓋設計為雙層結構，夾層間充滿泡沫塑料，具有良好的隔熱作用。高、低壓室在其內部設計有獨立的頂板，變壓器室內設防凝露及自動溫控監視、加熱、降溫裝置。

○ 箱體采用自然通風，也可加裝強迫通風設備。門板及側板外側對應百葉窗的位置上裝育防塵裝置。

美式箱變

YB6系列預裝式變電站

產品概述：

YB6系列預裝式變電站系用于7.2kV和12kV環網供電，雙電源供電或中斷供電系統中，作為高壓配電計量補償控制和保護裝置。預裝式變電站內除裝有變壓器外，高壓側還裝有四工位負荷開關，二工位負荷開關，后備保護熔斷器及插入式熔斷器；低壓側按用戶要求裝配控制電器，配電電器，補償裝置及電能計量表等。

Yb6系列預裝式變電站可用于室內，又可用于室外，廣泛運用與工業園區，居民小區，商業中心，及高層建筑等各種場所。

美式箱變包括標準型美式變電站、小型化、智能化美式變電站、不銹鋼外殼美式變電站。

產品特點：

結構特點

美式箱變結構分為兩部分。前面為高低壓操作間隔。高壓間隔內包括高壓端子、負荷開關、無載調壓分接開關、插入式熔斷器、壓力釋入閥、油溫計、放油閥。低壓間隔內包括低壓端子。后部為注油箱體及散熱片、變壓器組如和鐵芯、高壓負荷開關及保護用熔斷器都在注油箱中。

性能特點

● 體積小，結構緊湊，僅為國內同容量箱變的3/1左右；

● 全密封、全絕緣，無需絕緣距離，可靠保證人身安全；

● 既可用于環網，又可用于終端，轉換十分方便，提高了供電的可靠性；損耗小，低于國內S9型變壓器損耗。

● 電纜接頭可操作200A負荷電流，在緊急情況下可負荷開關操作，并具有隔離開關的特點；

● 采用了△/Y。接法及三相五柱式結構，優點是電壓質量高、中性點不漂移、箱體不發熱、噪音低、防雷性能好。

使用條件

海拔≤ 1000m（超過此范圍另行設計）

風壓：不大于 70Pa 相當于 35m/s）

濕度：日平均值不大于 95%；月平均值不大于 90%。

環境溫度：最高氣溫 +40℃；最低氣溫 -25 ℃。

防震水平；水平加速度 0.4m/s；垂直加速度 0.15m/s。

地震烈度：8℃。

安裝地點傾斜度：不大于 3℃。

安裝環境 : 周圍空氣不受腐蝕性、可燃性氣體及水蒸氣

等明顯污染，安裝地點無劇烈震動

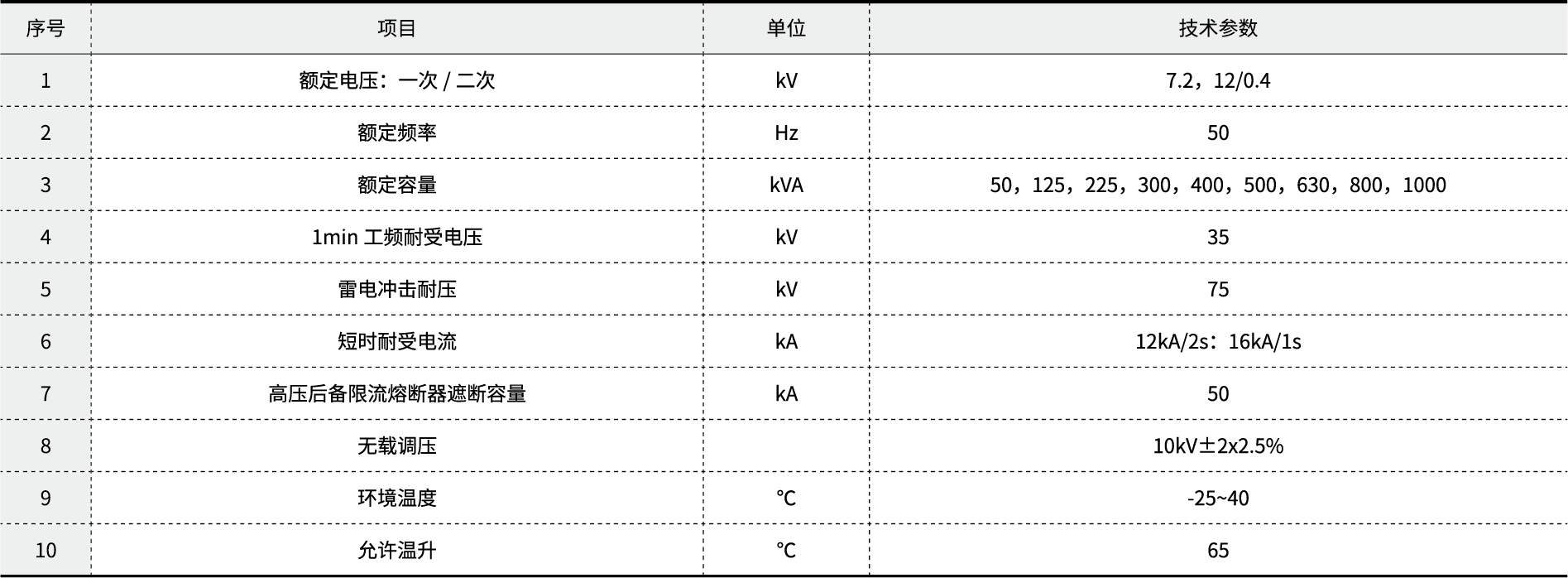

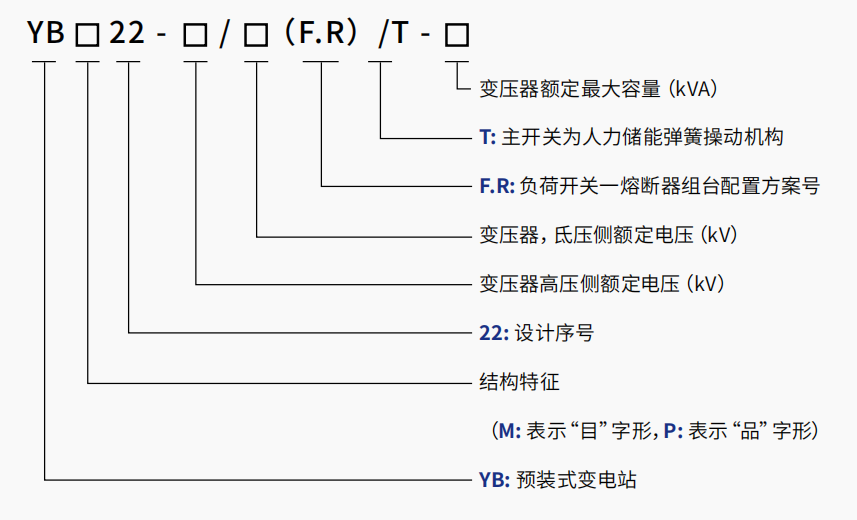

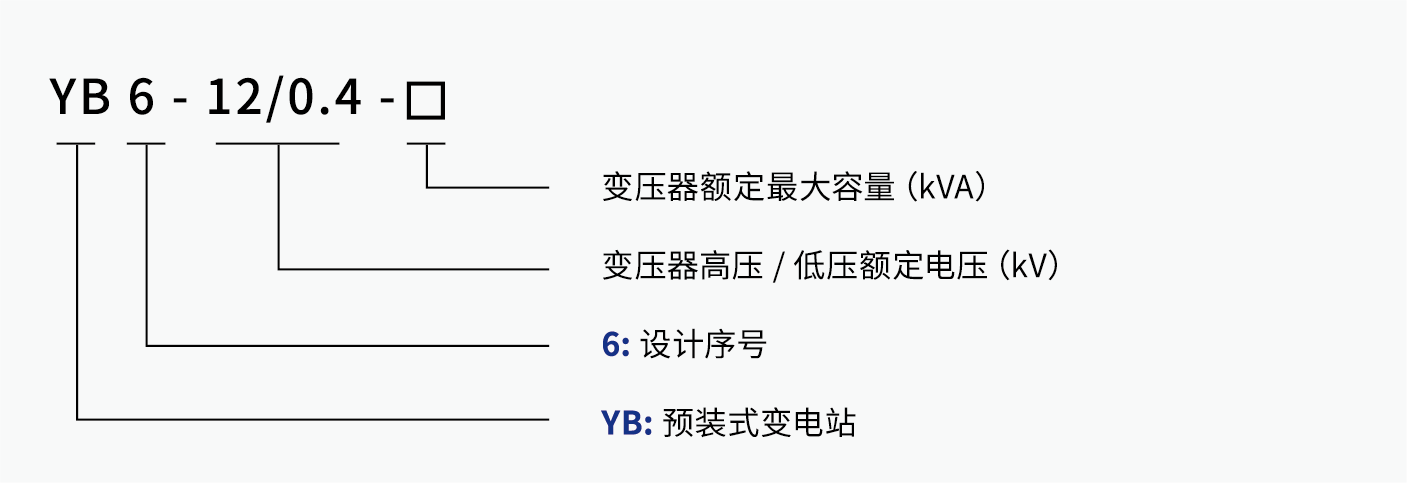

型號及其含義

預制式變電站系列：

美式箱變預裝式變電站：

預裝式變電站地基圖：

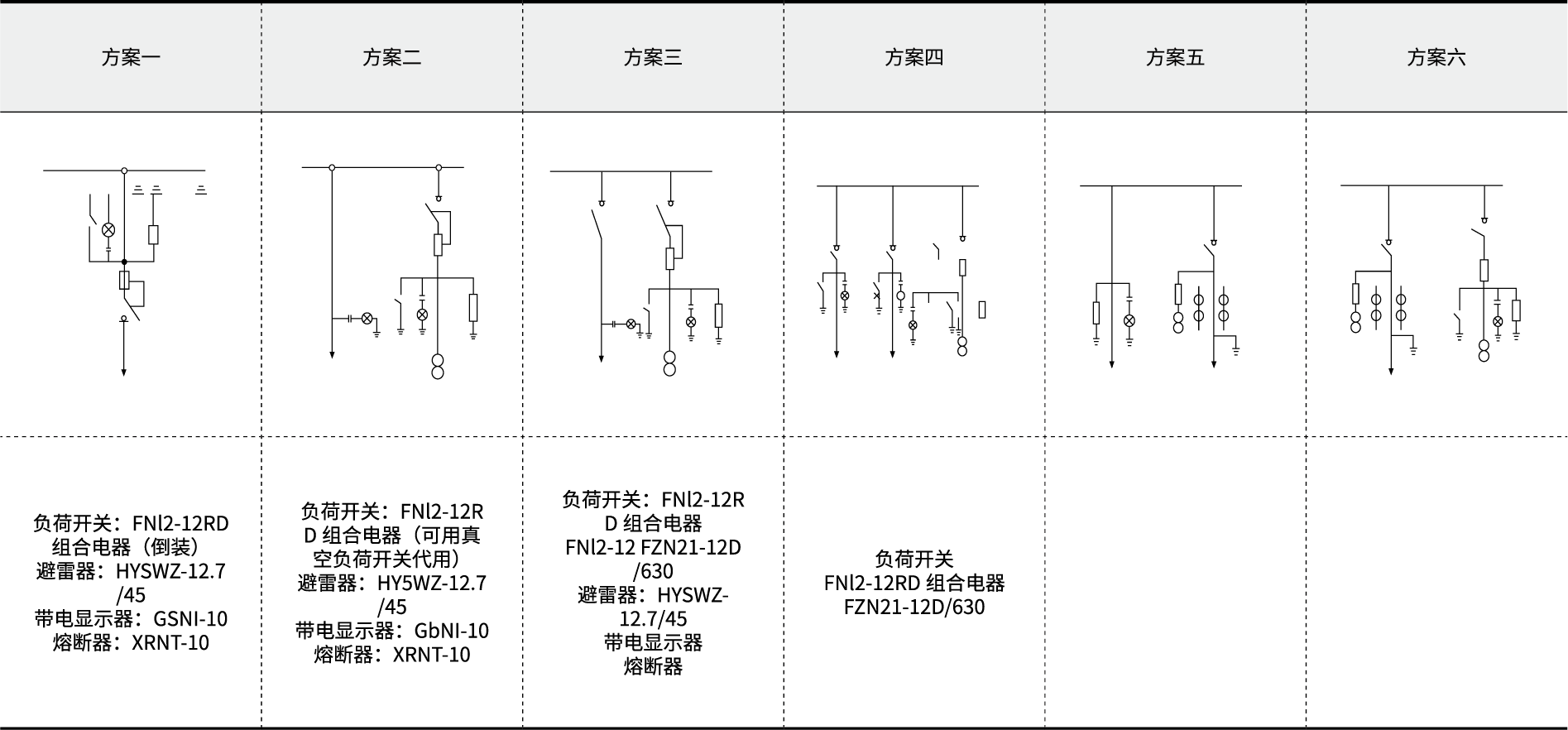

預裝式變電站配置方案

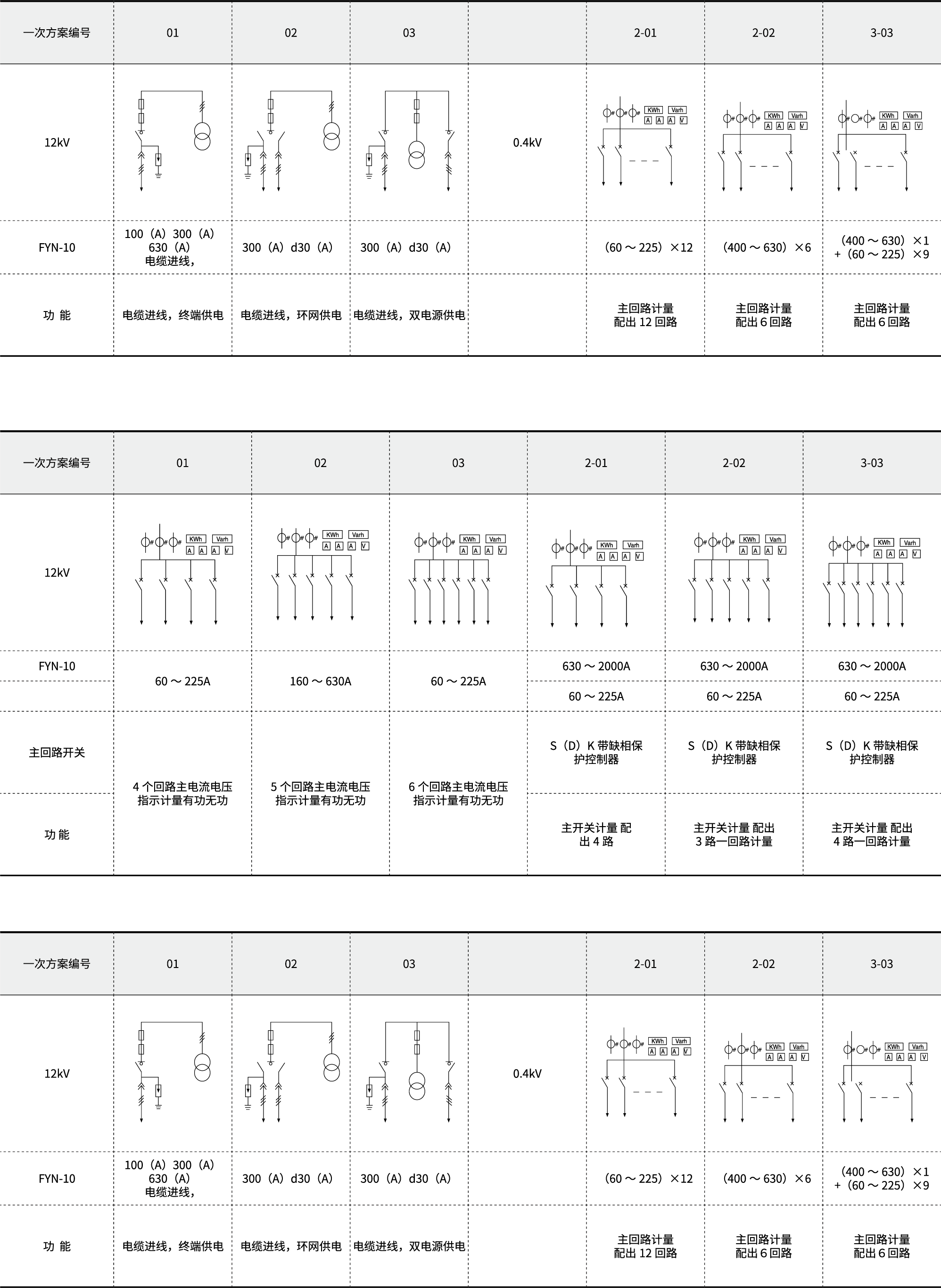

● 預裝式變電站典型一次方案（歐式）
