660V/1140V專用鏈式RNSVG ( Static Var Generator ) ，是基于傳統SVG (國際上又稱之為STATCOM )及有源濾波技術的SVG型動態無功補償裝置，可實現高諧波環境下的無功快速跟蹤與動態補償。

工作原理：

○ 無功補償原理

RNSVG根據實時檢測系統的無功電流，通過IGBT功率換流器產生容性或感性的補償電流，實現動態無功補償，無功補償?shù)哪繕酥悼梢酝ㄟ^RNSVG操作面板進行設定。

RNSVG的無功補償電流是根據系統無功量需求動態變化的，不會出現過補償，柔性的無功補償不會產生涌流沖擊。

○ 濾波原理

RNSVG通過外部CT互感器實時采集電流信號，通過內部檢測電路分離出其中的諧波部分，通過IGBT功率換流器及PF濾波組件產生與系統諧波大小相等

相位相反的補償電流，實現降低諧波的功能。

RNSVG采用自混合濾波算法及PF濾波技術，保證產品可穩定運行于660V高諧波環境中，在進行動態無功補償?shù)耐瑫r，對系統諧波進行有效抑制。

技術特點：

● 控制策略及算法

RNSVG采用閉環控制策略及直接電流控制算法，具有控制精度高、響應速度快的特點。閉環全響應時間< 10ms，因而對快速變化的沖擊負荷具有更好的補償效果。

● 采用獨特的自混合濾波技術

采用獨特的自混合濾波技術，基于L+LC濾波電路拓撲結構，大量低次諧波由PF專用濾波組件完成濾波，高次諧波通過1GBT功率換流器和內部電抗器有源濾除，濾波效果更加明顯。適用于任何現場電網阻抗，不會發生諧振，保證裝置安全。

● 軍工級控制芯片

采用雙DSP+FPGA+CPLD控制技術，雙DSP并列運行，運算速度遠高于單個DSP控制方式，且通信延遲小，響應速度更快，便于采用控制算法，使R NSVG達到更加卓越的補償效果。FPGA及CPLD燒錄程序后，相當于一個硬件電路，程序不會跑飛，運行可靠性極高。

● 關鍵元器件均采用原裝進口

1. IGBT模塊-德國Infineon原裝進口

(1)第五代IGBT技術；

(2)開關損耗和通態損耗大大減小；

(3)溫度周次和功率周次大大提高，使用壽命更長。

2. 其他關鍵部件

產品型號說明：

產品型號示例：

RNSVG-1200/0.66代表額定容量1200kvar，定電壓為660V的RNSVG系列鏈式動態電能治理裝置。

RNSVG-2000/1.14代表額定容量2000kvar，額定電壓為1140V的RNSVG系列鏈式動態電能治理裝置。

應用領域：

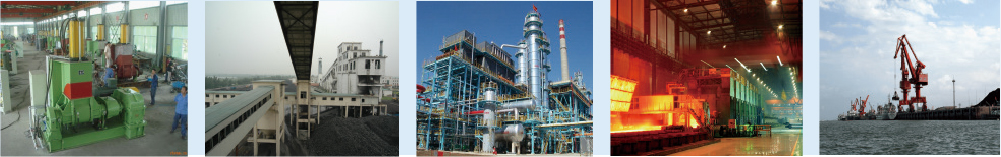

RNSVG系列660V/1140V專用鏈式動態電能治理裝置針對橡膠、煤礦、石化、冶金和港口等行業部分配電系統采用 660V/1140V電壓等級的特點，實現了對該行業非線性負載的動態無功補償和諧波治理。

這些行業大量使用大功率變頻器、中頻爐、軋機和直流調速等，負荷變化頻繁，功率因數低下，并含有大量諧波，嚴重污染電網。

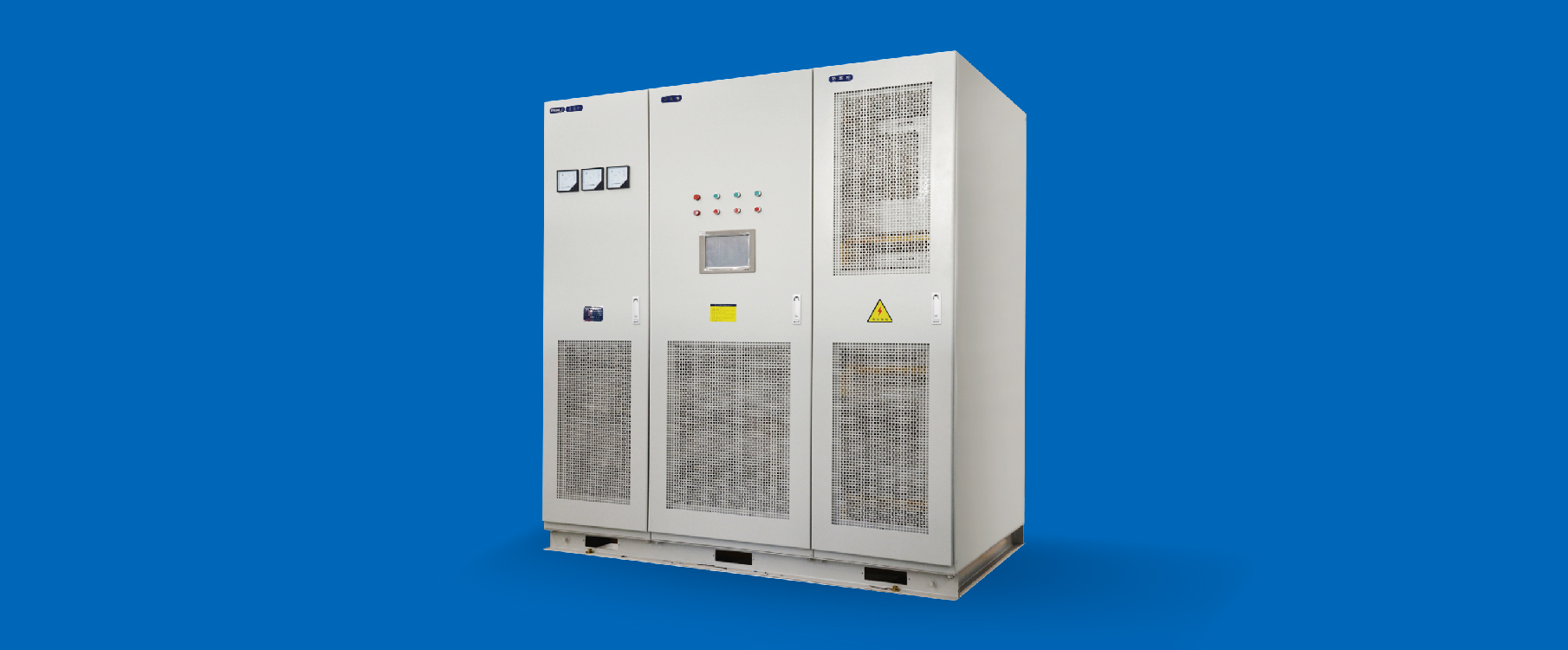

RNSVG系列鏈式動態電能治理裝置外形示意圖
