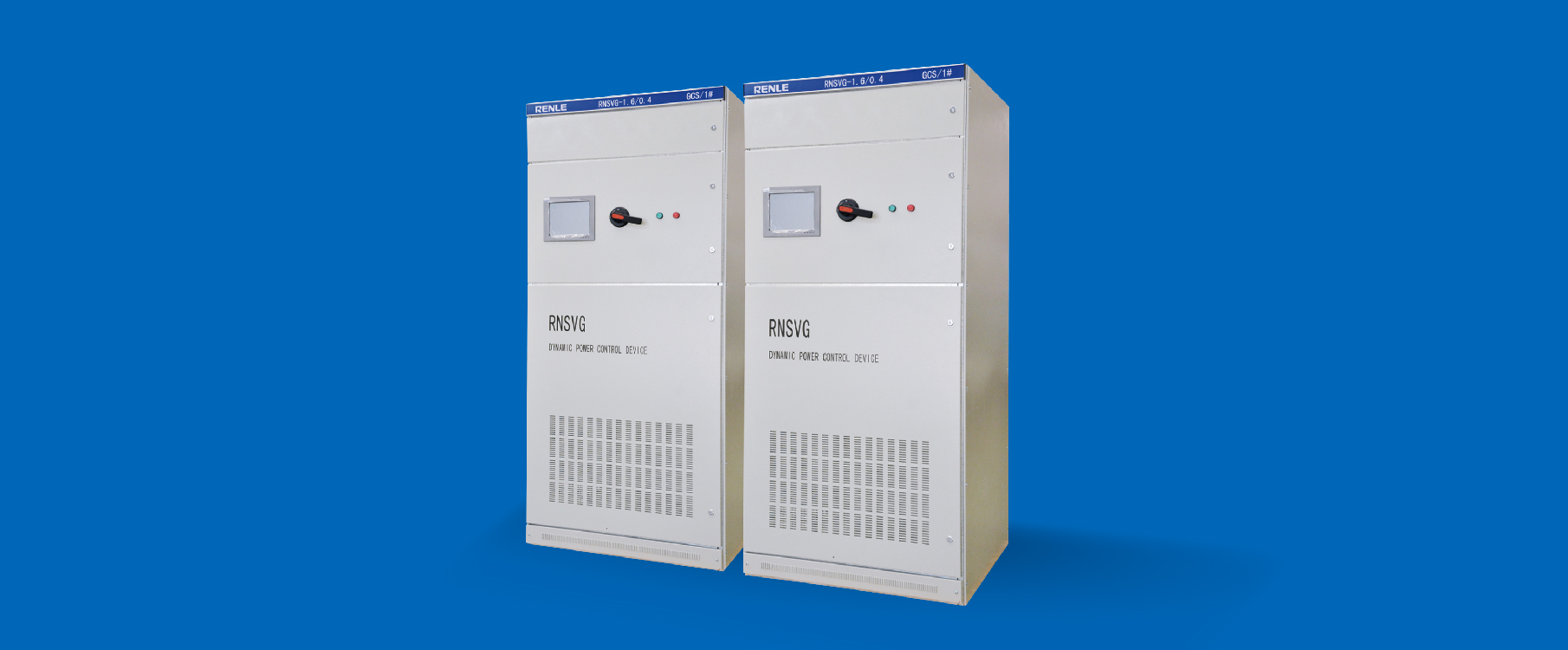

低壓RNSVG是靜止型動態無功補償器( Static Var Generator，簡稱SVG )產品，它使用大功率IGBT器件代替普通的晶閘管，是一種更可靠、更靈活的無功補償裝置，在電能質量研究的領域發揮越來越大的作用，其突出優點：響應速度快、吸收無功連續、產生的高次諧波量小、調節范圍廣、損耗與噪音小。

工作原理：

低壓RNSVG將電力電子技術、計算機技術和現代控制技術應用于電力系統，將電壓源型逆變器(VSC)經過換流電抗器并聯在電網上，采用直接電流控制技術，直接對交流側電流進行靈活快速控制，從感性到容性的整個范圍進行連續的無功調節，達到快速補償系統對無功功率的需求，從而抑制電壓波動并增強系統穩定性。RNSVG能動態地補償無功電流和諧波流，從而對減少線路損耗，增大有功輸送能力，抑制諧波，提高電能質量都起到很好的作用。

產品特點：

● 具備抗諧波運行能力，提高了無功設備的可靠性

RNSVG是有源無功發生裝置，系統中的諧電流不會造成RNSVG的過載損壞，從而能夠大大提高無功設備的可靠性。而傳統的電容器補償，會放大系統中的諧波，反過來放大了的諧波又會造成電容器故障，使無功補償設備的可靠性大大降低。

● 徹底避免諧振可能，大大提高系統安全運行水平

RNSVG的電流源特性，從原理上就已避免了諧振發生的可能，能夠大大地提高配電系統的安全運行水平。而傳統的無源補償設備，始終存在著串聯諧振或并聯諧振的可能，是安全運行的一大隱患。

● 快速響應，補償效果更好

RNSVG是以全控型大功率電力電子器件IGBT為核心的有源無功發生裝置，擁有最快的響應速度，控制響應時間小于1ms，閉環響應時間小于5ms。電能質量的改善效果與響應速度密切相關，更高的響應速度對電壓閃變的治理效果會更好。

● 核心開關器件IGBT

采用第五代IGBT，較第四代IGBT開關頻率更高、損耗更小，同時算法上采用的是并行運算技術，多核CPU并行計算，所以能夠?qū)崿F(xiàn)在更短的時間內完成控制算法。

● 等效開關頻率

最大可達80kHZ，極高電流環帶寬的核心技術，可以實現更快的響應速度以及更高的可靠性。

● 功率損耗

小于2.5%，有功損耗越大，設備發熱就越嚴重，而電力電子設備，有50%的故障來自于內部發熱導致電子件損壞，所以降低有功損耗非常重要。采用第五代IGBT達到降低開關損耗的作用。

● 極靜噪音

60dB，設備的噪音對于用戶體驗而言至關重要，噪音主要來自兩個方面，一個是為了散熱，空氣從模塊內流通所產生的聲音以及風扇聲音，如果損耗低，發熱小，所以風扇噪音才會小。第二來自于電抗器的噪音，IGBT高頻開關電流，使得電抗器出現噪音，開關頻率越高，電抗器噪音越低。因為開關頻率高，所以噪音可以小于60dB。

● 容性感性無功雙向調節，能自動適應更多的工況環境

RNSVG不僅能發出容性的無功功率，也能發出感性的無功功率，能夠根據工況的變化自動調節。當大負荷切除、容抗突增(用電側呈容性)時，電壓會出現升高的問題，在這種情況下，RNSVG能自動吸收系統中多余的無功，將電壓降低到正常水平，保證用電設備的安全

運行。

● 具備諧波試除能力，清潔電力能源

RNSVG具備一定的諧波濾除能力，在提供動態無功功率的同時，剩余的容量可以濾除2-13次譜波，起到清潔電力能源、治理電力污染的作用。

技術指標：

產品特征

工作電壓（V）：AC380± 15%，AC660±15%。

工作頻率（Hz）：50±5%

無功補償：模式可選，自動容量控制。

無功調節范圍：額定感性無功到額定容性無功連續無級可調

響應時間：1ms

有功功率損耗：<2.5%額定模塊功率下

過載能力：120%

多臺運行方式：并聯運行

平均無故障時間：≥10萬小時

控制特征

開關頻率：平均10kHz

控制算法：具有自適應能力的頻域篩選矢量補償算法

控制方法：閉環控制

控制器：數字式DSP

通信功能：采用Modbus遠程通訊協議，通信接口RS485/232和以太網。

控制連接：光纖，或電氣連接。

結構特征

防護等級：IP20或根據用戶要求定制

顏色：RAL7035 (淺灰色) ，可按要求提供其他顏色。

冷卻方式：強迫風冷

整體結構：落地式

安裝方式：室內安裝，固定方式可選，電纜進線方式可選。

環境條件

環境溫度：-25℃-+40℃

存儲溫度：-25℃-+55℃

相對濕度：最大95%，無凝露。

海拔高度：安裝海拔小于2000米

電磁兼容：符合GB/T.7251-2005 (GB/T7261-2000 )包括衰減震蕩脈沖群干擾、靜電放電干擾、輻射電磁場干擾、快速暖變干擾、浪涌(沖擊)干擾度、電壓中斷抗擾度、電磁發射試驗等。

產品型號說明：

適用領域：

交流電機無功補償；整流、變頻、土頻及中頻感應加熱、高頻感應加熱、焊接等混合負載；低壓大功率電解、電鍍、電弧爐等負荷；油田抽油機、軋鋼廠、化工、中頻爐、地鐵、機械廠、風電場、泵站、港口、汽車廠、會展場館、寫字樓等。

產品規格：

產品規格型號表

備注：1、以上為常用規格，其他未列出的型號可咨詢廠家。 2、設備尺寸或有變化，以最新設計確認為準。
