目前終端負荷用戶廣泛應用的LC無源濾波器受到參數干擾情況下，會產生某些次諧波被放大的結果，同時由于耗費多、體積大等特點，目前存在更新?lián)Q代的需求。、RNAPF采用高頻電力電子開關變換技術、模擬和數字混合電路技術進行電流檢測和電流注入的新型電力電子裝置，它是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能對大小和頻率都變化的諧波以及變化的無功進行補償，其應用可克服LC濾波器等傳統的諧波抑制和無功補償方法的缺點，獲得比無源濾波器更好的補償特性，是一種理想的補償諧波裝置。

工作原理：

RNAPF系列有源電力濾波器具備極強的主動濾除諧波能力，是治理諧波的完美解決方案?？商峁┻B續的動態無功，并改善負荷不平衡度。它不受電能運行結構改變的影響以及不同供電狀況下所引起的系統阻抗變化的影響。

RNAPF可實時檢測線路電流，并把檢測到的電流轉化為數字信號處理器（DSP）中的數字信號，由DSP數字信號處理器產生一系列寬頻脈沖調制信號(PWM)，驅動IGBT功率組件通過換流電抗器向系統輸出相位正好與系統諧波電流相反而幅值相同的電流，兩種諧波電流相互抵消，從而達到濾除諧波、凈化電能的目的。

產品特點：

● 強大--采用若干技術

采用雙DSP+FPGA控制系統，閉環控制，檢測速度快、濾波精度高；

● 迅速——?jiǎng)討B(tài)響應及時性

對負載波動響應時間快，控制器響應時間<5us，系統全響應時間<10ms；

● 強效——濾波能力強大

濾波范圍廣，可同時濾除2-50次諧波；或選擇濾除特定次數諧波，即可濾除特征諧波，也可濾除非特征諧波；

● 穩定--裝置永不過流

在濾波的同時，能完全避免過補償；能夠自動跟蹤負荷變化，發出合適的補償電流，具有良好的補償特性；

● 優質——配套優質零部件

關鍵元器件全部精選，保證產品質量；

● 安全——完善的保護功能

具有過壓、過流、過載、缺相、過溫、短路等完備的設備保護功能，并具備自診斷功能，可智能判斷是否自動切除設備，確保設備及用電系統安全；

● 友好一一操作方便

采用漢字液晶可視化人機界面，具有故障報警及追憶功能，在面板上能實時顯示運行狀態，以及設定運行參數；

● 可擴——強大的并聯擴容能力

可多合并聯同時運行，每臺裝置單獨控制不受相互影響；

● 環保———運行損耗低

平均運行損耗不超過整機容量的3%。

技術指標：

產品特征

額定電壓（V）：AC380±15%、AC660±15%。

工作頻率（Hz）：50±5%

電氣接線：三相三線/三相四線

CT的要求：需要3個CT，5VA，CT側二次電流為5A。

濾波范圍：2~50次諧波（可以選擇性濾波，各次諧波補償可分別設定）。

濾波程度：選定每次諧波可進行幅值補償設定

濾波能力：≥97%

無功補償：模式可選，自動容量控制。

產品特性

功率因數校正：有，且可設定。

響應時間：控制器響應時間＜5us，系統全響應時間＜10ms。

有功功率損耗：＜3%額定模塊功率下

過載能力：120%，1min。

多臺運行方式：并列運行

平均無故障時間：≥10萬小時

控制特征

開關頻率：平均20kHz

控制算法：具有自適應能力的領域篩選矢量補償算法

控制方法：閉環控制

控制器：雙DSP+FPGA

通信功能：采用Modbus遠程通訊協議，通訊接口RS485/232/以太網。

控制連接：光纖，或電氣連接。

結構特征

外形尺寸：2200mm（高）×800mm（寬）×800mm（深）或定制

重量：＜600kg

防護等級：IP30

顏色：RAL7035（淺灰色），可按要求提供其他顏色。

冷卻方式：強迫風冷

整體結構：落地式

安裝方式：室內安裝，固定方式可選，電纜進線方式可選。

一次進線方式：上進線或下進線

環境條件

環境溫度：-2℃～+40℃

存儲溫度：-25℃～+55℃

相對濕度：最大95%，無凝露。

海拔高度：安裝海拔小于2000米（其他特殊要求需要定制）

符合G B / T . 7 2 5 1 - 2 0 0 5 ( G B / T 7 2 6 1 - 2 0 0 0 )包括衰減震蕩脈沖群干擾、靜電放電干擾、輻射電磁場干擾、快速暖變干擾、浪涌(沖擊)干擾度、電壓中斷抗擾度、電磁發射試驗等。

產品型號說明：

產品型號示例:

RNAPF-3L-100/0.4代表三相三線制，額定電壓為400V，額定電流為100A的有源電力濾波器。

RNAPF-4L-300/0.4代表三相四線制，額定電壓為400V，額定電流為300A的有源電力濾波器。

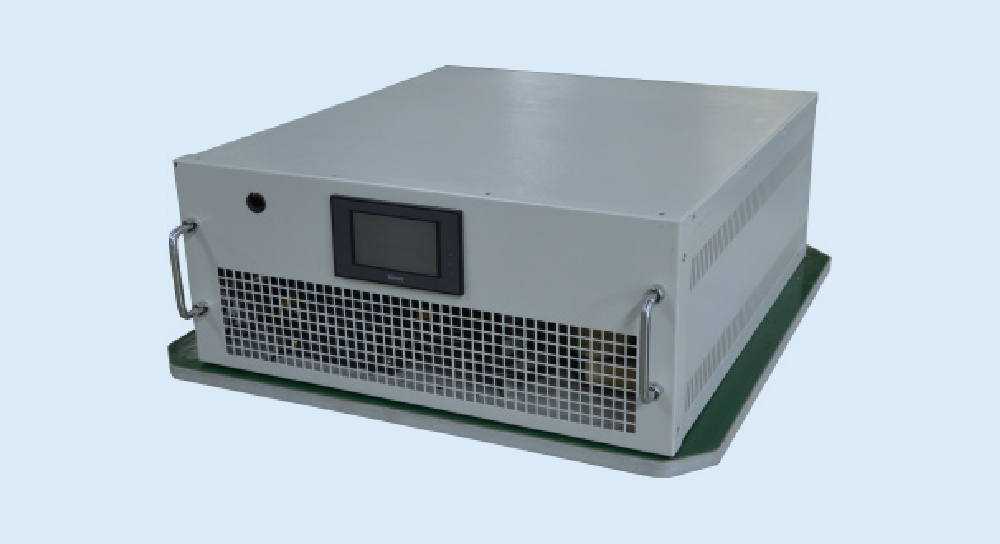

模塊化APF

產品特性

諧波補償精度高；

中性線與不平衡補償能力強；

設計靈活，可作為配電系統標準器件；

可在線擴容與維護；

適用于380V，660V電壓等級。

適用場合

學校、醫院、場館、樓宇等分配電側諧波治理；

安裝空間受限的單個較大負載或分配電治理。

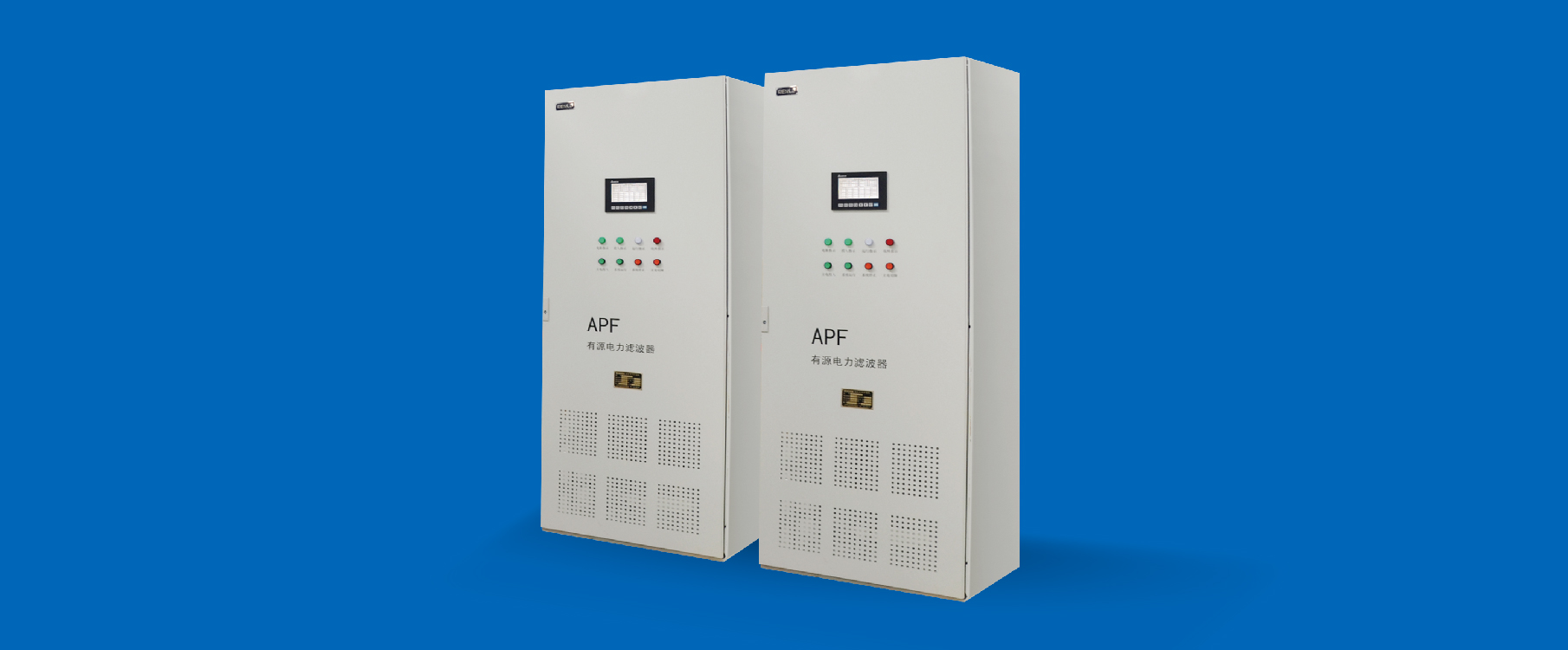

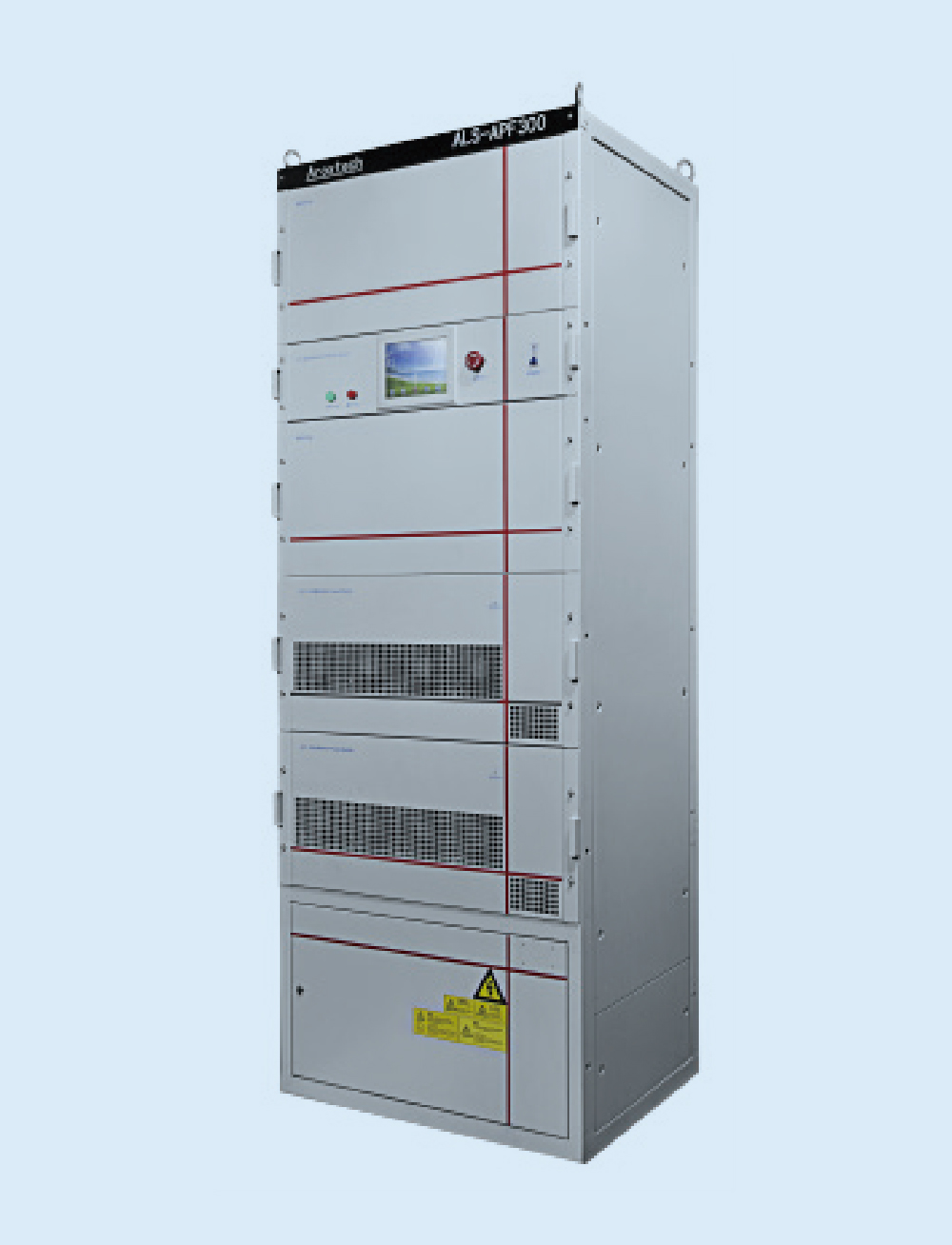

機柜式APF

產品特性

高品質純工業產品，核心器件原裝進口；

高可靠性,耐高溫、鹽腐、高粉塵等；

可在線擴容與維護；

適用于380V，660V電壓等級。

適用場合

大容量需求的集中側諧波治理

柜體尺寸參考表（可根據客戶要求）

RNAPF規格型號表

備注：1、以上為常用規格，其它未列出的型號可咨詢廠家；

2、設備尺寸或有變化，以最新設計確認為準！
