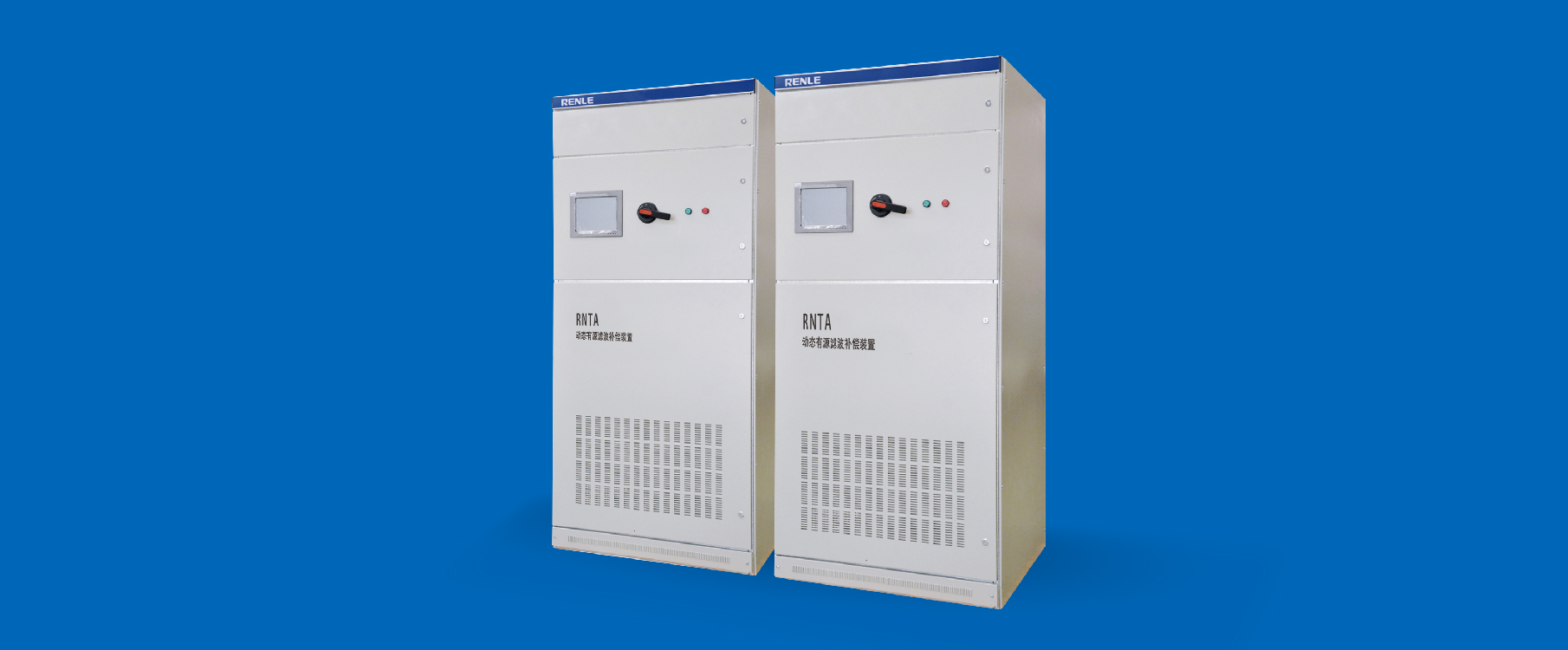

RNTA系列混合型動態有源濾波補償裝置突破了傳統無功功率概念的約束，是無功補償領域的一個新產品，能夠無級調節輸出容性到感性全范圍無功功率，以最快的速度提高電網功率因數，濾除譜波，改善電能質量，是大容量無功補償和諧波抑制最理想的解決方案。

工作原理：

RNTA采用瞬時無功功率理論、PWM脈寬調制技術、多核并行處理技術，主電路由IGBT功率組件(又稱SVG/APF)和可控硅控制的電容器組共同組成。兩部分相互并聯,利用測量系統對信號進行檢測，采用全智能控制來計算無功的投切容量，通過控制可控硅投切電容器進行粗調無功功率，控制IGBT功率組件來實現細調無功功率，并采用優化特定消諧PWM技術以減小諧波。

產品特點：

● 響應快：采用瞬時無功算法，迅速補償無功，響應時間一般小于5ms。

● 不過補：實現動態跟蹤和無級補償，既能發感性無功，又能發容性無功，不會產生過補。

● 功能全：可以選擇只補無功，或同時補無功和諧波。

● 效率高：采用新型低損耗IGBT和可控硅器件，裝置效率可達99%以上。

● 保護完善：具備負載短路、過壓、過流、過溫、缺相等完善的保護功能。

● 控制靈活：可采用恒無功或恒電壓控制，三相平衡控制或分相控制等多種控制策略。

技術指標：

● 電網電壓：AC380±15%

● 補償響應時間：＜5ms

功功率損耗：＜1%額定功率下

● 冷卻方式：熱管+強制風冷

● 控制系統：全數字控制系統

● 無功調節范圍：0-100%

● 調節方式：三相平衡、分相調節

● 平均功率因數：≥0.98

● 控制連接：光纖，或電氣連接

產品型號說明：

產品型號示例:

○ RNTA-SVG-450/50代表裝置以無功補償為目標，其中電容器補償容量450kvar，SVG補償容量50kvar，總額定容量為500kvar

○ RNTA-APF-450/50代表裝置以無功補償和諧波治理同時為目標，其中電容器補償容量450kvar, APF補償容量50A的動態有源濾波補償裝置。

應用場合：

○ 系統功率因數偏低，需要進行大容量無功補償?shù)膱龊稀?

○ 負荷變化頻繁，需快速跟蹤補償?shù)膱龊稀?

○ 對諧波有較高要求的用電場合。
