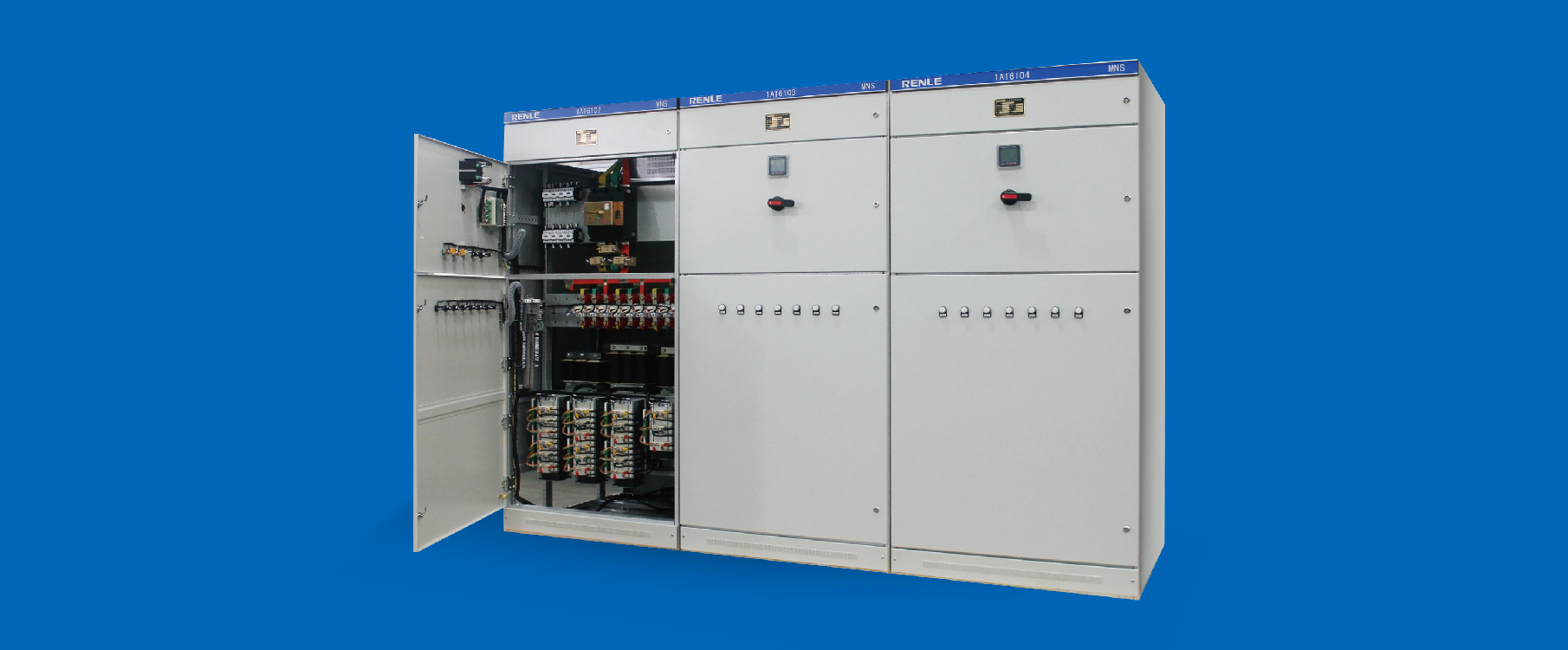

RNT系列動態電容無功補償柜是動態無功補償裝置，采用晶閘管作為投切開關，自動跟隨負荷變化情況動態投切電容器組，可改善電網質量，使受電功率因數始終保持在最佳狀態。RNT響應速度快,可10ms~ 20ms內完成所有電容器組的投入切除過程?？朔死鲜綗o功補償柜在投切方式、控制信號、響應時間等方面的缺點，具有完備的保護措施和停電自復功能。本產品自投放市場以來，給國家和廣大用戶帶來了明顯的經濟和社會效益，得到了廣大用戶的一致好評，該產品已通過質量檢驗測試中心型式試驗，并獲得國家強制性CCC認證。

工作原理：

采樣環節將系統電壓、電流模擬量送入控制器，控制器提取電網的無功分量Q，經A/D轉換、比較和運算后，由控制器發出控制指令，使晶閘管開關執行投切操作，將電力電容器組投入或切除。采用晶閘管作為投切開關，具有速度快、無噪音、無涌流、無過電壓等優點。同時該產品當系統電壓與電容器電壓相等時投入電容器組不需電容器放電即可再次投入，使電容器組能頻繁使用。

產品特點：

● 過零投切：采用晶閘管過零投切技術,實現零電壓投入、零電流切除，不會產生涌流及過電壓;

● 響應速度快：快速跟蹤系統負荷無功變化，實時動態跟蹤，響應速度<20ms；

● 補償智能化：配置智能監控終端，可以實時在線顯示電網內的所有參數，通過RS485/232通訊端口，可以實現遠方遙測、遙信、遙控；

● 保護功能齊全：具備過壓、欠壓、過流、過溫、缺相等多種數字化保護功能;

● 可做三相補償或分相補償

技術指標：

● 符合標準：GB/T15576-2008 《低壓成套無功功率補償裝置》

● 系統標稱電壓：380V~660V

● 動態響應時間：<20ms

● 頻率：50-60Hz

● 控制信號：無功功率

● 防護等級：IP30:

產品型號說明：

應用場所：

○ 負荷功率因數偏低，線路壓降大，需要進行無功功率補償?shù)膱龊稀?

○ 負載功率因素變化范圍大，變化速度快的場合。

○ 對電壓波動和動態補償有較高要求的用電場合。

○ 廣泛應用于電力、機械制造、汽車、冶金、煤礦、化工、油田、電氣化鐵路等行業。

設備原理圖及選型表
