RNB3000系列變頻器是用于控制三相交流電動機速度的變頻器，產品采用現代微處理器技術及SVPWM控制理論技術，并采用具有現代技術水平的絕緣柵雙極型晶優酷管IGBT作為功率輸出器件。因此具有很高的運行可靠性，可調的載波頻率極大的降低了電機運行的噪聲。該產品完美的保護功能為變頻器和電動機提供了良好的保護。

產品適用范圍：

○ 適用于風機、空壓機、泵類的運行工況點偏離高效區的系統；

○ 適用于壓力、流量變化幅度較大、運行時間長的系統；

○ 適用于使用擋風板、閥門截流以及旁路分流等方法調節流量的系統；

○ 中低流量變化類型的風機、空壓機、泵類負載及全流量間隙類型的風機。

產品特點：

○ 全新的空間矢量技術

優秀的矢量算法保證在最低開關損耗前提下實現低頻大轉矩，高效率電網電壓利用率及優化的正弦波輸出，使電機工作噪音降低，發熱減少。

○ 特有的軟件死區補償

死區時間是變頻器低頻脈動轉矩產生的主要原因，RNB3000 獨特的軟件死區補償最大限度地保證低頻極速條件下的平穩轉矩特性。

○ 優秀的無速度傳感器轉速跟蹤自啟動

能夠啟動正在運轉中的電機，保證用戶設備平穩繼續運行，RNB3000 能夠自動識別轉速實現平穩轉速跟蹤。

○ 自動節能運行

獨特的軟件功率因數調節，根據負載的變化，動態調節功率因數，節省更多的能源。

○ 電壓波動抑制

動態自動電壓控制(AVC) 功能，確保輸入電壓波動±20％時，輸出電壓波動小于±5％。

○ 完善的保護功能

具有過壓、過流、欠壓、IGBT 短路、反時限過載、負載短路、接地等保護設計。

○ 內置柔性PWM 能耗制動

用戶選擇適當?shù)闹苿与娮杩煞奖銓崿F(xiàn)能耗制動。

○ 友好的人機界面，靈活的輸入輸出接口

LCD 中英文顯示，提供8 路數字輸入，2 路模擬輸入，2 路模擬輸出，3 路數字輸出；八段用戶可編程運行，電動電位器設定模式。

○ 智能溫度檢測

○ 智能風機管理

①根據變頻器運行/ 停止命令控制風機起停；

②用戶可自行設定溫度控制風機起停。

技術指標：

輸入

電源：3相380Vac 50/60Hz

輸入電壓范圍：電壓：±20%，電壓失衡率：＜3%；頻率：±5%

輸出

● 適配電機容量：1.5~500kW（恒轉矩應用）；2.2~500kW（變轉矩應用）

● 額定電流輸出：4.1~972A（恒轉矩應用）；5.6~972A（變轉矩應用）

● 額定電壓：3相380Vac 50/60Hz

● 調頻范圍：0~600Hz

● 設定分辨率：模擬設定：最高頻率設定值的0.4%；數字設定：0.01Hz（100Hz以下）；0.1Hz（100Hz以上）

● 頻率精度：模擬設定：±0.2%（25±10℃）；數字設定：±0.01%（-10~+40℃）

● 過電流承受量：額定輸出電流的150%，1分鐘

控制

● 控制方式：優化空間矢量SPWM

● 轉矩補償：起動時自動轉矩提升，達到150%以上

● 轉差補償：補償帶負載時的速度降落，提高機械特性硬度

● 瞬時停電再起動：瞬時停電后恢復供電時，在一定范圍內變頻器可自動再起動

● 上下限頻率：可設定上限頻率和下限頻率

● 跳躍頻率：跳躍頻率可設定3組

● 轉速跟蹤再起動：不使運轉中的電動機停止，就能切換到變頻方式中運轉

● 加減速積分類型：可選擇線性，S1及S2曲線，滿足多種不同用途的需要

● 運行操作方式：鍵盤操作：由鍵盤控制；端口操作；由數字輸入端口和模擬輸入端控制；通信：MODBUS、PROFIBUS通信協議（任選一種）

● 停車方式：可選擇自由停車，減速停車及減速加直流制動停車

● 低噪音運行控制：調制頻率可由1KHz~6KHz連續修改以降低運行控制

● PID閉環控制：可適用于流量，壓力，溫度等多種不同的閉環控制系統

● 頻率設定：鍵盤設定：有▲ 和▼ 鍵設定；模擬輸入信號設定（電位器設定）：通過0~10VDC電壓信號；0~20mA，4~20mA電流信號進行設定；多段頻率選擇設定：可由數字量輸入端口組合，選擇0~7段頻率運行。

● 運行狀態輸出信號：繼電器輸出：可選擇表示運行，故障，監視等運行狀態。；模擬量輸出：可選擇表示頻率，電流，電壓，轉速等運行參數。

顯示

● 運行/停止時：顯示頻率，電流等

● 設定時：顯示設定的菜單號或設定的參數值

● 功能操作時：顯示正在操作的功能信息提示信息

● 報警、故障時：各種報警指示，故障代碼顯示

保護

● 過載保護：監測變頻器的輸出負載電流，保護變頻器

● 過壓保護：監測直流母線的過電壓，保護變頻器

● 浪涌電壓保護：輸入電源側線間或?qū)Φ赜欣擞侩妷簳r，保護變頻器

● 欠電壓保護：監測直流母線的電壓降落，當電壓低于n608設定電平時，保護變頻器

● 過熱保護：監測散熱器的溫升，保護變頻器

● 短路保護：變頻器輸出側短路或過電流時，保護變頻器

● 對地短路保護：變頻器輸出側對地短路時，保護變頻器

● 電動機過熱保護：由變頻器電子熱繼電器對電動機進行過載保護

● 過電流保護：100~150%（可調）

● 接地保護：U、V、W任一相對地短路，變頻器停機

環境

● 使用場所：室內，海拔低于1000米，無腐蝕性氣體，易燃性氣體，無灰塵，油霧和水滴等，防止陽光直射，無強磁場干擾。

● 使用溫度：-10℃~40℃

● 使用濕度：5~95%RH（不結霜）

● 振動：≤0.5g

● 保存溫度：-25℃~+65℃

產品型號說明：

備注：

P 型：適用于變轉矩負載，如普通風機、水泵等。

G 型：適用于恒轉矩負載，如機床、傳送帶、造紙機等。

潛水泵、羅茨風機屬于重載，應選G 型機；

球磨機、軋鋼機、擠出機應在G 型基礎上再放大一檔。

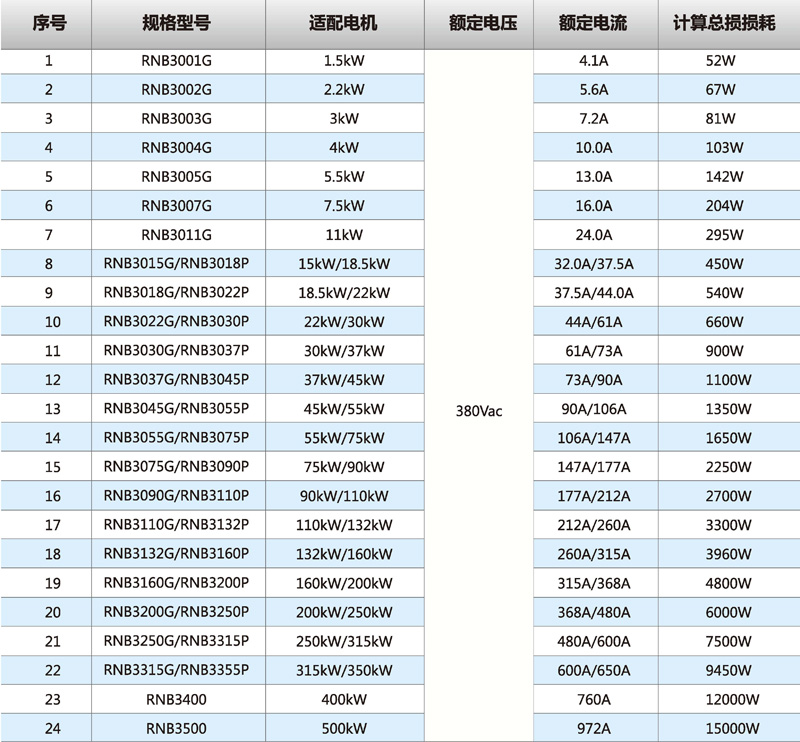

詳細數據表

外形與安裝尺寸

注：以上產品型號規格的安裝方式全部為掛式，400kW~500kW可外配底座支架。
