RNB5000系列變頻器是一款針對通用場合研發的低壓（大）功率和中壓變頻器，既適用于一般性的風機、水泵類負載驅動，也可廣泛用于紡織、鋸石、空壓、油田等行業自動化設備控制，還可以為球磨、注塑、智能電機等專業應用提供一體化解決方案。

產品特點：

○ 使用高性能電流矢量控制，感應電機也可以實現高起動轉矩

V/F 控制：1 Hz 150% 轉矩 ( 調速范圍 60:1)

開環矢量控制：0.5 Hz 150% 轉矩 ( 調速范圍 100:1)

閉環矢量控制：0Hz 180% 轉矩( 調速范圍 1000:1 )

○ 配備豐富的參數整定方式

靜止自整定：最適合電機和搬運機械等連接的狀態下，進行調試的用途；

旋轉自整定：最適合以往需要高起動轉矩、高速、高控制精度的用途；

在線參數自整定：運行中可以一直檢測出電機特性的變化，進行高精度速度控制。

○ 符合用途的瞬時停電措施

轉速追蹤功能，最符合風機、鼓風機等裝有旋轉體的流體機械。瞬停不停功能，膠片生產線等的停電處理措施，可以省去UPS( 不間斷電源) 等特殊設備，檢測到低電壓時自動進行瞬時停電補償。

○ 輕松調試

使用用途選擇功能，只需要選擇機械用途，即可自動設定最適宜的參數，無需繁瑣的參數設定可縮短試運行時間。

○ 標配鍵盤內部具有參數拷貝功能，可進行參數上傳下載。

○ 支持工具xPowerTool 和xLoaderTool

xPowerTool 可以實時監控變頻器狀態、配置變頻器參數，控制變頻器運行。使用計算機，可以一并管理數臺變頻器的參數。

（1）配備各種監視、參數編輯、曲線運行、示波等功能，使變頻器的調試和維護等作業更加方便。從以往產品自動轉換參數的驅動器更換功能，在更換變頻器時，或萬一發生故障進行更換時可省去參數設定的作業。

（2）xLoaderTool 可以在線升級變頻器軟件，以方便快速維護的目的。

○ 支持主從控制

xPowerTool 可以實時監控變頻器狀態、配置變頻器參數，控制變頻器運行。使用計算機,可以一并管理數臺變頻器的參數。

變頻器自身可以設置為主機或者為從機。

設置為主機：可以選擇被同步的參考量來參考頻率，運行頻率或者是轉矩參考。

設置從機：可以設置從機是否跟隨主機運行命令。

變頻器支持下垂控制，可以實現多電機拖動同一負載下的負荷分配控制。

○ 支持標準的抱閘邏輯和其他安全停機功能

在建筑提升、塔機、行車等應用場合表現突出。

○ 支持多種轉矩控制下速度限幅模式，可以應用在多種力矩控制場合

在建筑提升、塔機、行車等應用場合表現突出。

技術指標：

基本性能

● 額定輸入：380V/690V/1140V；50/60Hz

● 輸入電壓范圍：波動 -15% ～ 10%； 不平衡度<3%； 頻率 47 ～ 63HZ

● 控制模式：VF 控制； 開環矢量控制； 閉環矢量控制

● 頻率分辨率：數字設定為 0.01Hz；模擬輸入為 0.5%×最大頻率

● 最高輸出：V/F 控制 3000Hz；矢量控制 300Hz

● 調速范圍：VF 控制 1:60；矢量控制 1:100

● 載波頻率：0.5～12.0KHz（最大值由機型決定），可根據散熱器溫度自動調整。

● 啟動轉矩：0.5Hz/150% 電機額定轉矩

● 過載能力：150% 額定電流 60s，180% 額定電流 3s

基本功能

● 運行方式：鍵盤； 端子（二線、三線）；通訊（RS485）各種方式間可以通過開關量輸入端子隨意切換。

● V/F 曲線：直線型、多段型、多次冪型

● 加減速曲線：直線或 S 曲線；四套加減速時間（范圍 0.1～6000.0s）

● 轉矩提升：自動轉矩提升；手動轉矩提升。

● 轉速追蹤：全功率段均具有轉速追蹤功能。

● 電機制動：直流制動；能耗制動；磁通制動。

● 直流制動：制動頻率：0.00Hz ～最大頻率；制動時間：0.0～100.0s 制動電流：0.0～100.0%*電機額定電流。

● 磁通制動: 在要求快速停止及有能量回饋場合，防止頻繁出現過壓保護。

● 逐波限流: 最大限度減少過流故障，保護變頻器正常運行。

● 過流過壓控制: 對運行期間電流電壓自動限制，防止頻繁出現過流過壓保護。

特殊功能

● 端子延時：開關量輸入輸出端子均可設置響應延時（0.0 ～ 3000.0s）。

● 點動控制：控制方式：鍵盤、端子、通訊 頻率：0.00Hz～最大頻率；

● 加減速時間：0.1～6000.0s。

● 多段速、簡易PLC：通過內置簡易 PLC 或開關量輸入端子實現最多 16 段速度運行。

● 內置兩組 PID：用作普通 PID 時，可方便實現過程控制閉環系統?？蓪γ}沖信號（0 ～ 100KHz）進行計數，搭配開關量輸出端子實現計數到達控制；

● 定長、計數：也可將計數值轉化為長度進行顯示及定長控制。

● 防止擺頻：可以實現任意頻率下定擺幅、定突變、定周期輸出。

● 定時控制：可定時控制（0～65000h）變頻器停機。

● 瞬停不停：瞬間停電時，通過降頻率運行，使得負載回饋能量補償母線電壓降低，從而維持變頻器短時間內不停機。

● JOG 鍵復用：鍵盤JOG按鍵可以實現點動、方向切換和命令源切換功能。

外圍端子

● 參考電源：10V/30mA，一般用于模擬輸入信號電源。

● 控制電源：24V/200mA，一般用于開關量輸入、輸出端子信號電源。

● 模擬輸入：2 路模擬輸入端子，可選擇電壓或電流信號輸入。 每路均支持三種信號范圍：0～10V、0～20mA、-10～10V，均可編程。

● 模擬輸出：2 路模擬輸出端子，可選擇電壓或電流信號輸出。每路均支持兩種信號范圍：0～10V、0～20mA，均可編程。

● 開關量輸入：6 個多功能開關量輸入端子，兼容有源 PNP 或 NPN 輸入方式。其中X6端子可作高速脈沖（0 ～ 100KHz）輸入，且可編程。

● 開關量輸出：2個開路集電極輸出端子 ；其中Y2端子可用作高速脈沖（0～ 100KHz）輸出，且可編程。2 個繼電器輸出端子。

故障保護

常見類型：輸入輸出缺相、欠壓、過壓、過流、過熱、過載、短路、模塊故障、外部故障、自定義故障等。

基本功能

● 場所：室內，不受陽光直曬。無塵埃、滴水、鹽份、油霧、水蒸汽、可燃性氣體、腐蝕性氣體等。

● 海拔：≤ 1000m 時，變頻器額定條件下可正常使用；

● > 1000m 時，每升高 100m，降額 1% 使用；

● > 3000m 時，請向廠家尋求技術咨詢。

● 溫度：－10℃～＋40℃；環境溫度在40℃～50℃之間時，請保持良好通風并進行降額使用：每升高 1℃，降額 3%。

● 濕度：< 95%RH，無水珠凝結。

● 振動：< 0.6g

● 儲存：－25℃～＋65℃下存儲。

產品型號說明：

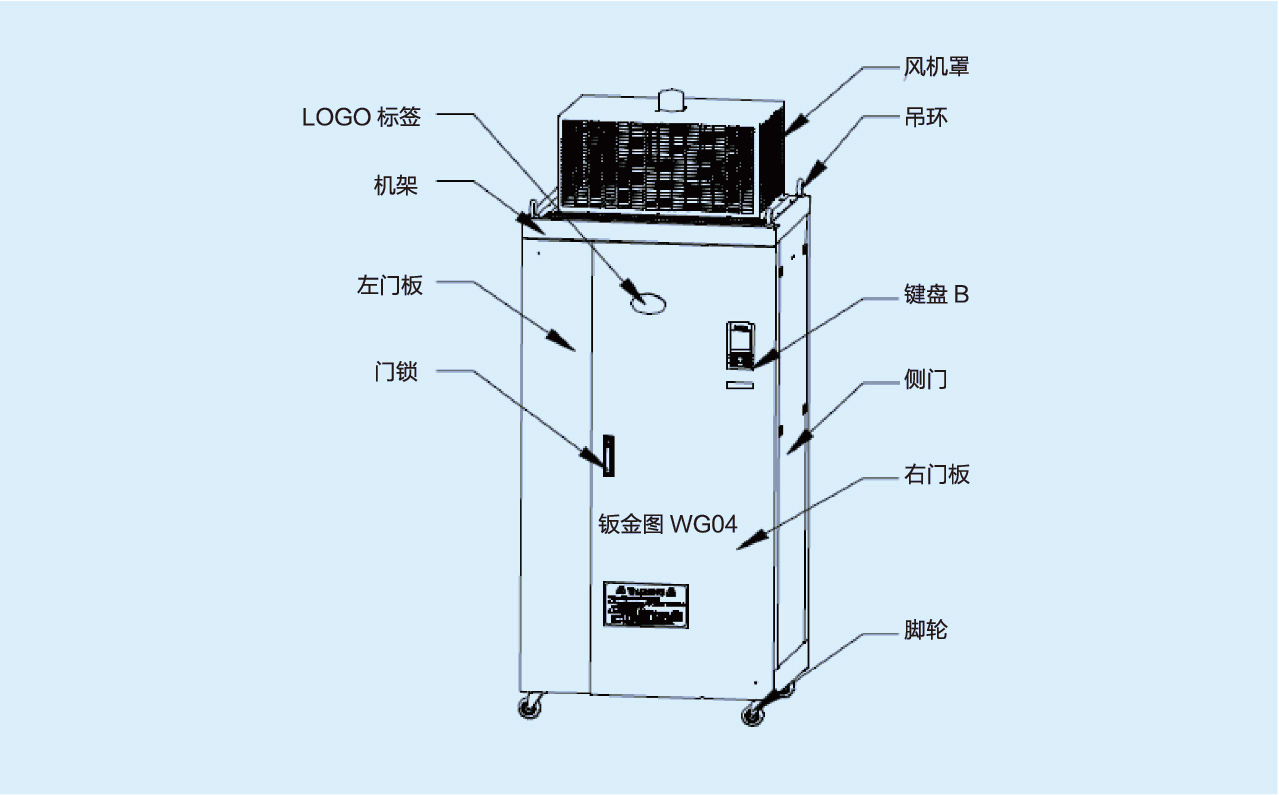

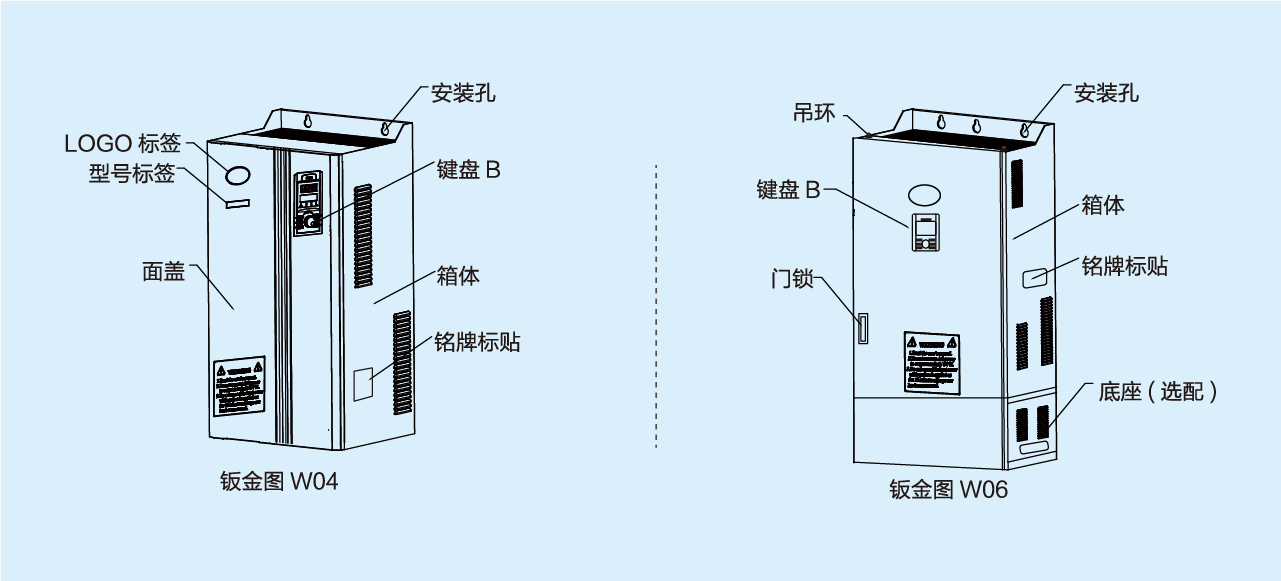

產品外觀圖

產品規格型號

三相380V輸入

三相690V輸入

三相1140V輸入

產品外形及安裝尺寸

產品外形尺寸圖

產品外形安裝尺寸數據表
