產品概述
工業物聯網，5G 賦能，繼承公司多年技術積累基礎上，利用光纖復用技術實現高壓組件全數字化，標配工業以太網及多種通訊接口，創新研發出新智能軟起；依托工業以太網，實現遠程數據分析、遠程軟件升級、遠程調試、遠程虛擬示波器等數字化技術。
數據可視化及分析，實時顯示所有數據，運行狀態一覽無余
1、通過網絡協議對接 IT 平臺，利用 IT 技術實現電機數據可視化；
2、連接云服務器，給大數據分析及相關人工智能算法提供數據；
3、充分利用云平臺的算力，實現電機運行狀態的在線分析診斷，實現故障預警以及優化控制；
技術特點：
●采樣可控硅閥組串聯、雙電源觸發技術；
● 驅動和數據采集利用光纖通訊復用技術；
● 觸摸屏人機窗口實時監控系統狀態，采集閥組數據（RC 平均電壓、RC 峰值電壓等），系統控制參數的修改或設置；
● 配置 OBD 與軟件雙重過壓保護功能；
● 每次起動完成后統計閥組極限數據，評估系統狀況；
● 同步使用鎖相環，三相導通補償技術控制算法；
● 保護包括：欠壓、缺相、過流、過熱、可控硅過壓、觸發失敗、均壓異常、RC 電流異常、可控硅失效、光纖通訊中斷、觸發電源異常等，識別異常禁止起動；
● 通過 InterNet 實現遠程軟件更新、調試、數據波形監控和故障分析；
● 通過工業以太網 +5G，連接云服務器后，給大數據分析及相關人工智能算法提供數據，充分利用云平臺的算力，實現電機運行狀態的在線分析診斷，實現故障預警以及優化控制。
軟起動功能：

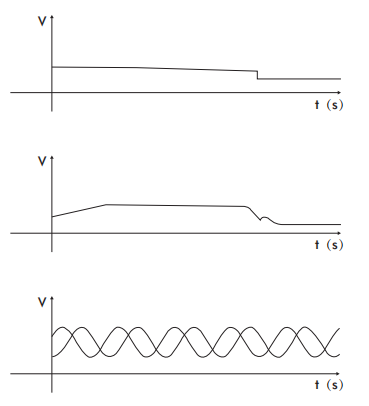

● 負載適應能力強，具有 3 種起動控制模式：
① 恒定電流起動：起動時，電流快速增加至限定值，一直到電機全速運行。
② 電流斜坡起動：電流可以緩慢增加至最大起動電流，一直到電機全速運行。
③ 脈沖突跳起動：主要用于重型負載。
應用領域：

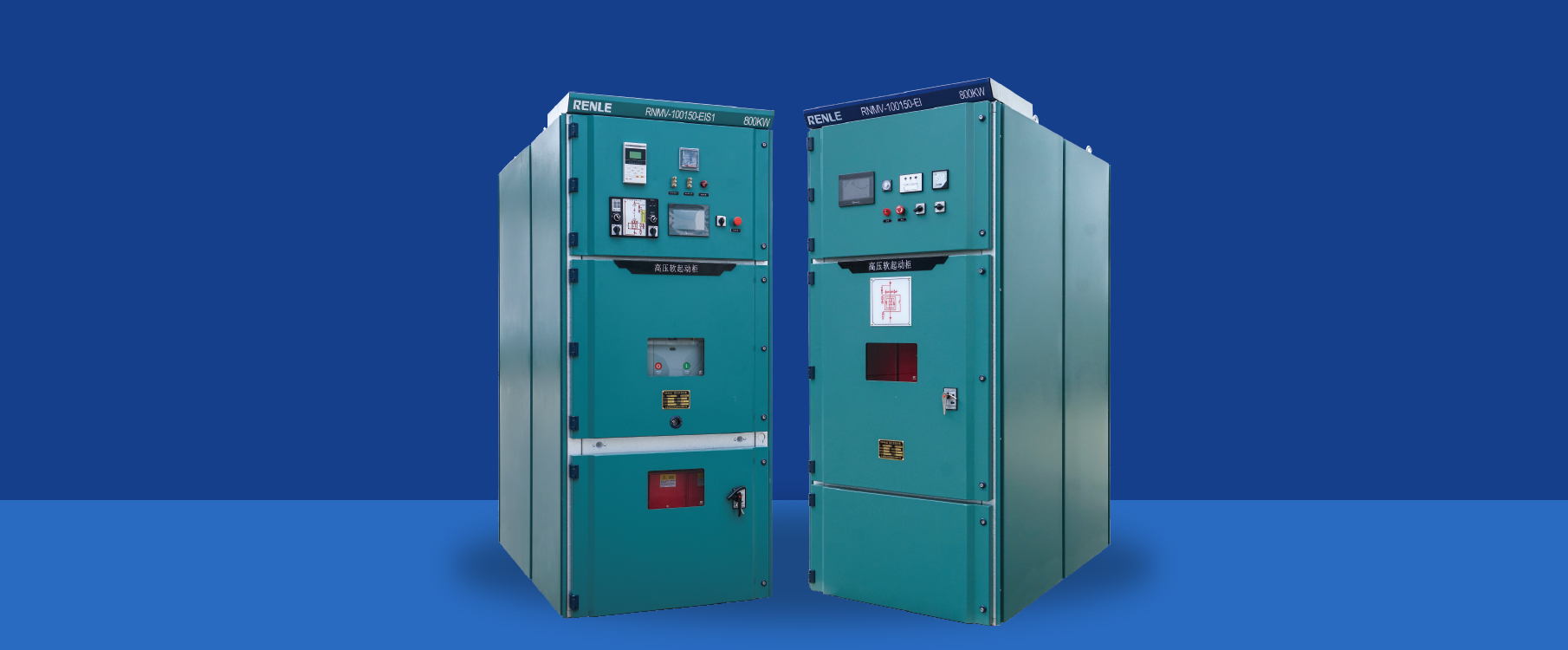

RNMV-EI 智能型高壓固態軟起動柜可應用于電力、冶金、石油、石化、礦山、建材、化工、市政等行業，為高壓電機的控制提供了結構緊湊、穩定可靠的軟起動解決方案，并具有整套完善的電機和系統保護功能，即使在最惡劣的環境下也具備可靠性能。豐富的用戶接口，模塊化的設計，可滿足現代工業對大中型通用機械的起動需求。
技術指標：
● 額定工作電壓：3~13.8kV（-15%~10%）
● 頻率：50Hz/60Hz±2Hz
● 過載容量：400%控制標稱值60s，500%控制標稱值30s
● 適用電機：三相鼠籠式異步電機，同步電機
● 頻率：50Hz/60Hz±2Hz 自動選擇
● 冷卻：自然冷卻
● 環境條件：機柜溫度 0℃～40℃(-20℃～0℃可選加熱器)；海拔 2000米及以下 ,5%～95% 相對濕度；海拔 2000 米及以上，采用降容使用。無爆炸性或腐蝕性氣體，低粉塵的室內場所。
產品選型

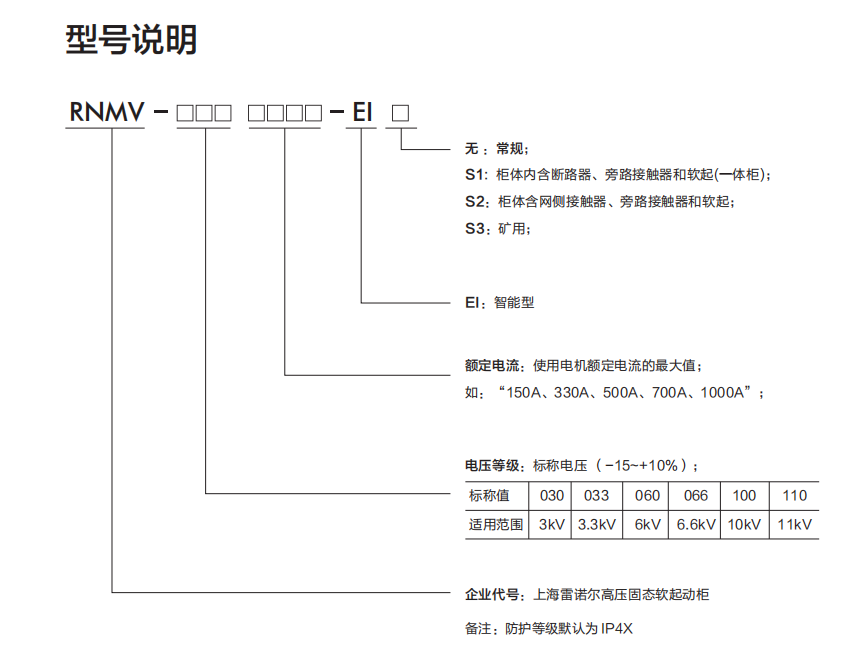

產品型號說明

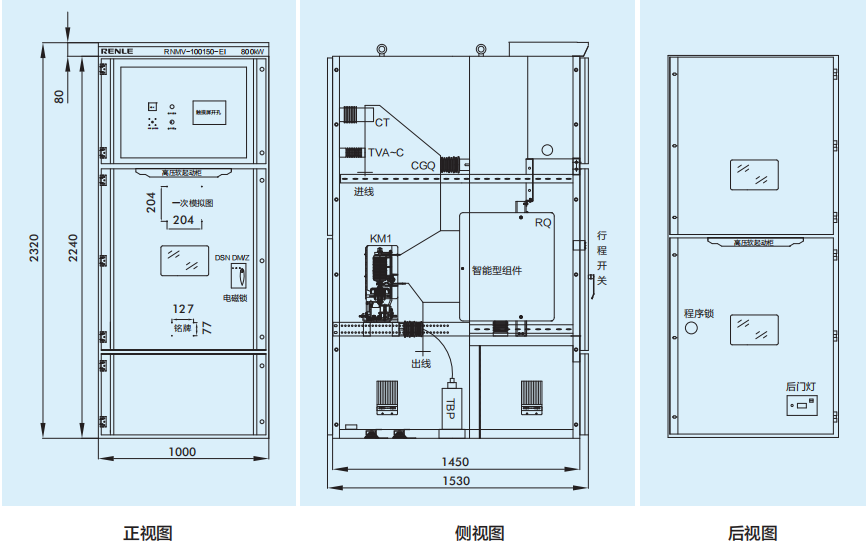

常規型 柜體示意圖

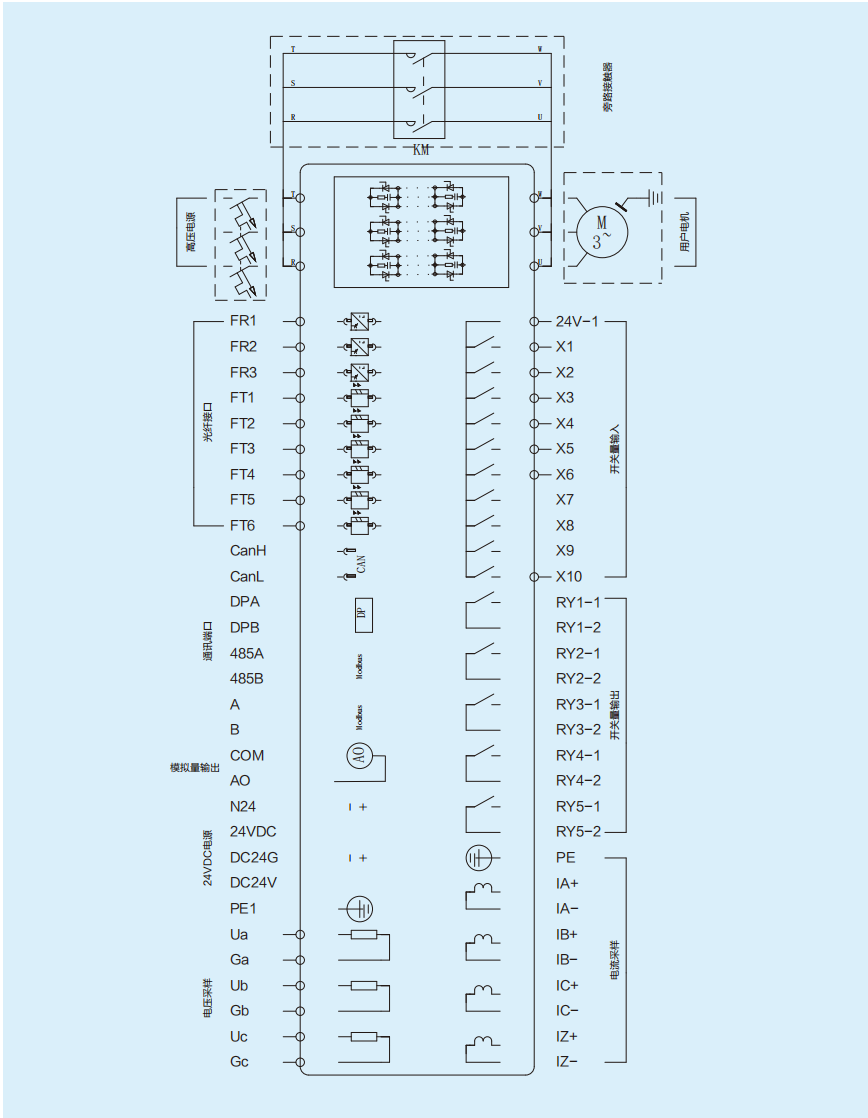

輸入輸出接口示意圖

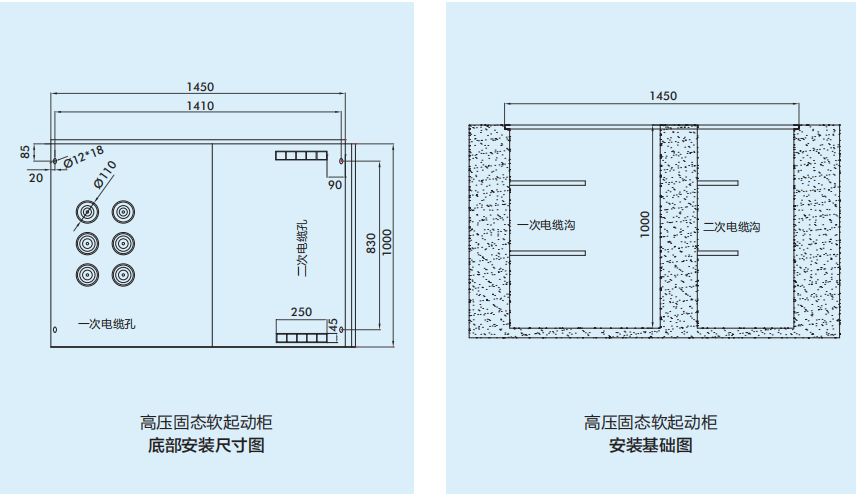

安裝方式
柜體選型表
