JJR5000系列智能型電機軟起動器是采用電力電子技術、微處理器技術及現代控制理論技術生產的新型起動設備該產品能有效的限制異步電動機起動時的起動電壓，可廣泛應用于風機、水泵、輸送類及壓縮機等重載設備，是星/三角轉換、自藕降壓、磁控降壓等降壓起動設備的理想換代產品。

工作原理：

JJR5000電機軟起動器的主電路采用六個晶閘管反并聯后串接于交流電動機的定子回路上。利用晶閘管的電子開關作用，通過微處理器控制其觸發角的變化來改變晶閘管的導通角，由此來改變電動機輸入電壓大小，以達到控制電動機的軟起目的。當起動完成后 , 軟起動器輸出達到額定電壓。這時控制三相旁路接觸器 KM 吸合，將電動機投入電網運行。

電壓模式

用來確定電機的初始轉矩 ( 頻率一定時，電機轉矩與所加電壓平方成比）。

設定范圍 : 30% -８0%。調節時需要考慮電流沖擊和機械沖擊。若設得太高則可能引起初始電流過大，電流沖擊和機械沖擊過高。電壓模式下電流會依據負載而變化，但最大值限定在額定電流的5倍可以通過增加起動時間降低啟動電流。當負載較輕或空載時因為電機勢能的加快建立即使沒有達到設定的上升時間也會完成起動過程。

限流起動

確定電機在起動期間允許的最高電流。

設定范圍 : 150-500% FLA ( 電機額定電流 ) 延伸范圍請咨詢廠家。設定值較高時，電機將會從主電路中取得較大的電流并快速加速。若設定值太低將會導致電機在加速結束后仍不能達到全速，一般設定以恰好不失速為宜。為了使起動電流快速達到限定值，起動時間不宜設定過長。

產品特點:

○ 三種起動參數可選，方便一臺電機軟起動器啟動不同功率的電機負載；

○ 動態故障記憶功能，便于查找故障起因；

○ 過流、過熱、缺相、電機過載等全面的電機綜合保護功能；

○ 強大的軟件功能，豐富的硬件配置，輕松滿足各行業場合不斷變化的需求；

○ Profibus/Modbus 兩種通訊協議可供選擇；

○ 緊湊的結構設計，方便安裝，易于使用；

○ 人性化的操作模式，顯示界面可靈活選擇 : LED 或 LCD 顯示。使操作得心應手；

○ 菜單樹按功能分組，便于操作；

產品典型應用簡介：

JJR5000系列智能型電機軟起動器廣泛應用于電力、冶金、石油、石化、礦山、化工、建筑、建材、市政、軍工業、輕工業、紡織印染、造紙制藥等多個行業領域。

● 水泵—利用軟停車功能，停止時緩解泵的水錘顯現，節省了系統維修的費用。

● 球磨機—利用電壓斜坡起動，減少齒輪轉矩的磨損，減少維修工作量，既節省時間，又節省了開支。

● 風機—減少皮帶磨損和機械沖擊，節省了維修的費用。

● 壓縮機—利用限流，實現了平滑起動，減少電動機發熱，延長使用壽命。

● 皮帶運輸機—通過軟起動實現平滑漸進的起動過程，避免產品移位和液體溢出。

技術指標：

● 主回路工作電壓 : AC380/500V ( +10%-25% ) ;

● 主回路工作電流 : 11A～1500A;

● 主回路頻率 : 50Hz/60Hz ( ±2% ) ;

● 控制回路供電 : 110V-220V±15%(0.5A)AC/DC ;

● 軟起動上升時間 : 1～120S ;

● 軟停車時間 : 0～60S ;

● 限流倍數 : 1.5 ～ 5.0Ie ;

● 初始電壓 : 25%～80%Ue ;

● 冷卻方式 : 自然冷卻 ;

● 通訊方式 : RS485串行通訊 ;

● 起動次數≤10次/小時

選型型號定義：

選型注意事項：

● 軟起動器必須提供大于負載阻力矩的力矩方能完成起動，對普通負載如水泵、離心泵等。

● 單次起動恒載運行：如冷態以3倍的限制電流，允許啟動40秒；4倍電流時，允許最大25秒。

● 循環起動時，每小時起動10次，3倍電流允許起動25秒，4倍電流允許15秒。此時熱保護對應10級。

● 對重載如球磨機、風機等每小時允許起動5次。電流限制如上，保護級別設為 20。若增加起動頻率應該選用大一功率檔次的產品。

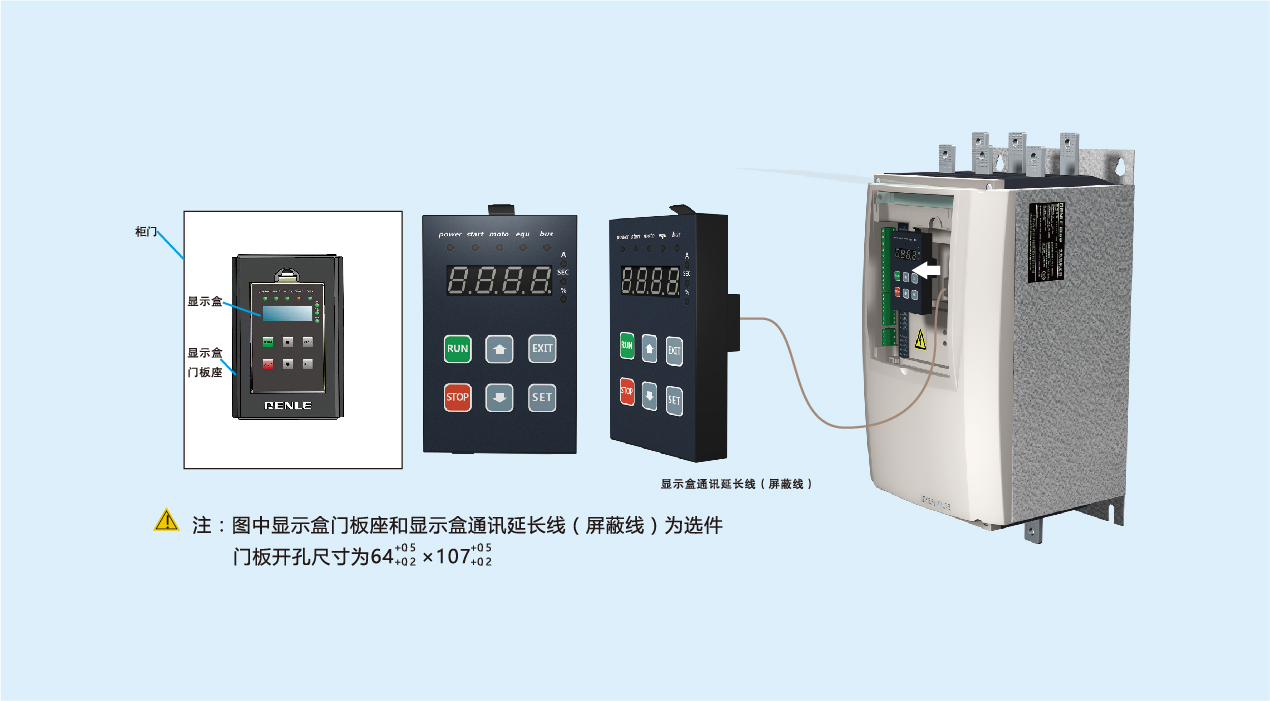

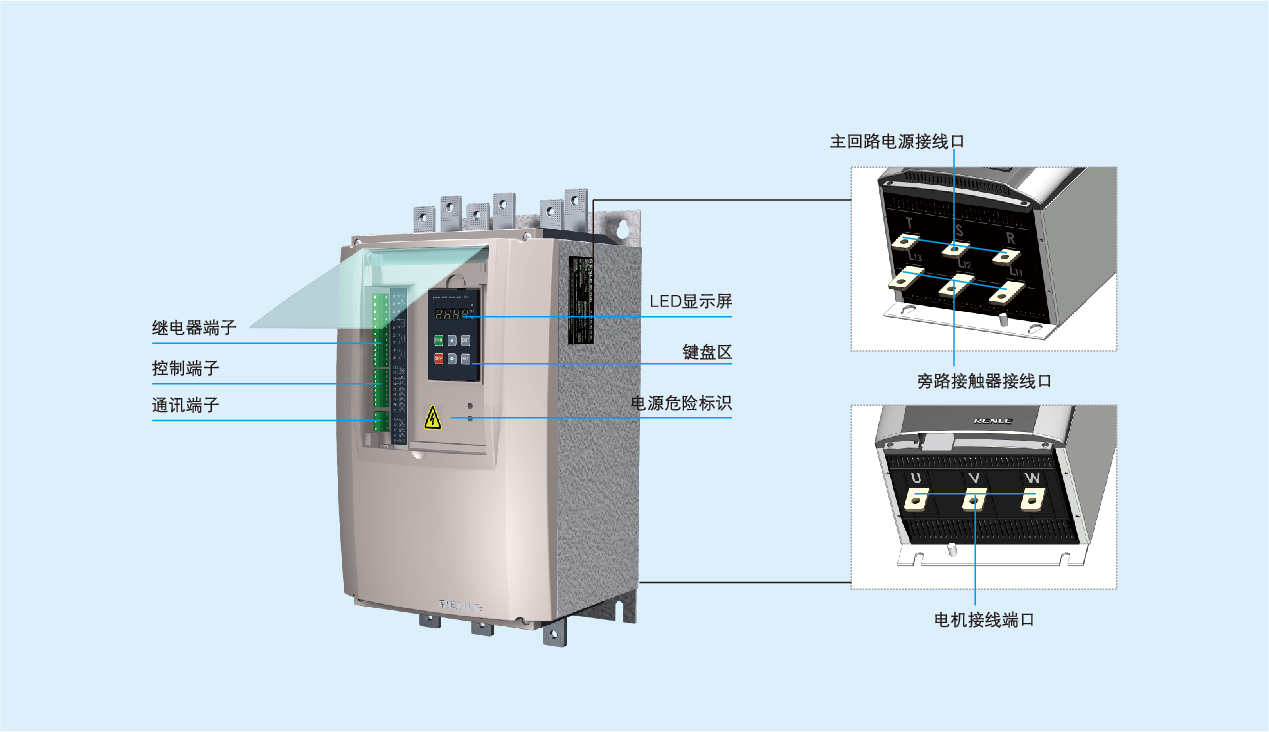

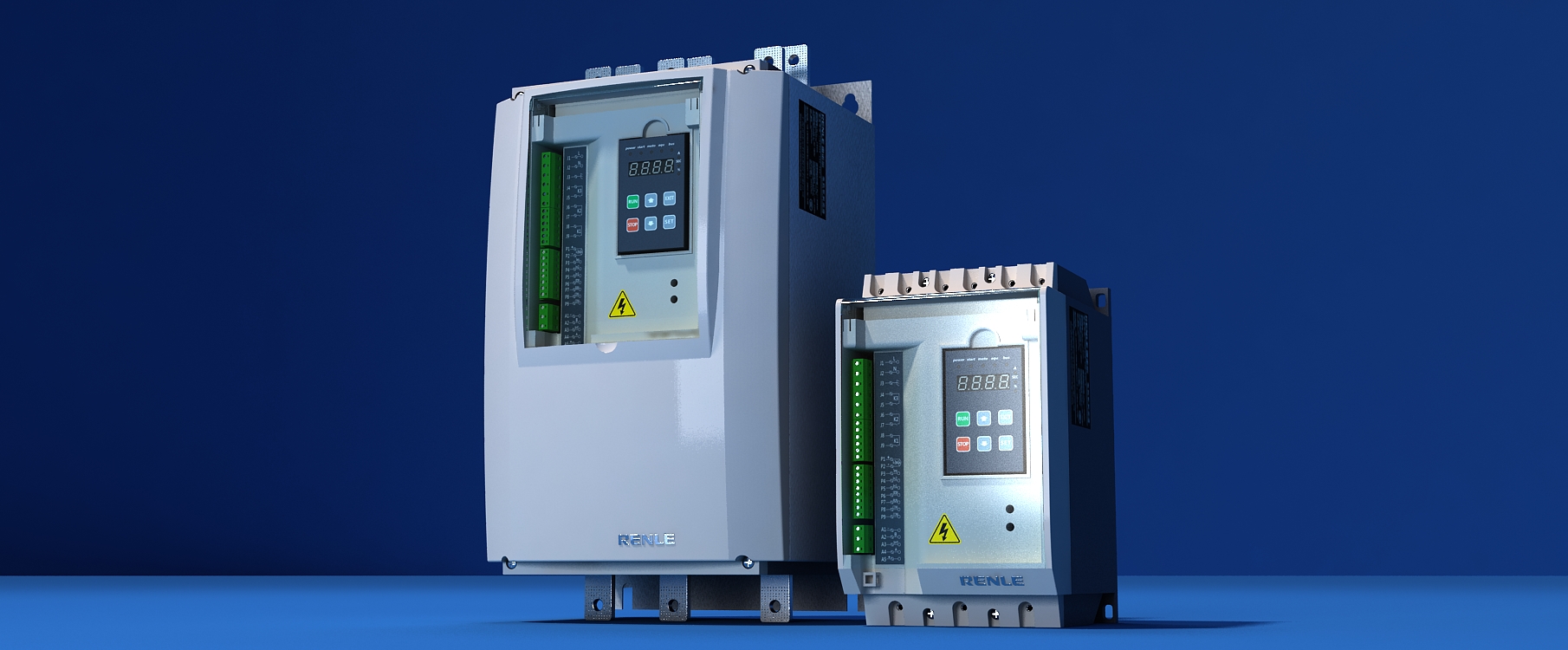

產品外觀及接線端說明

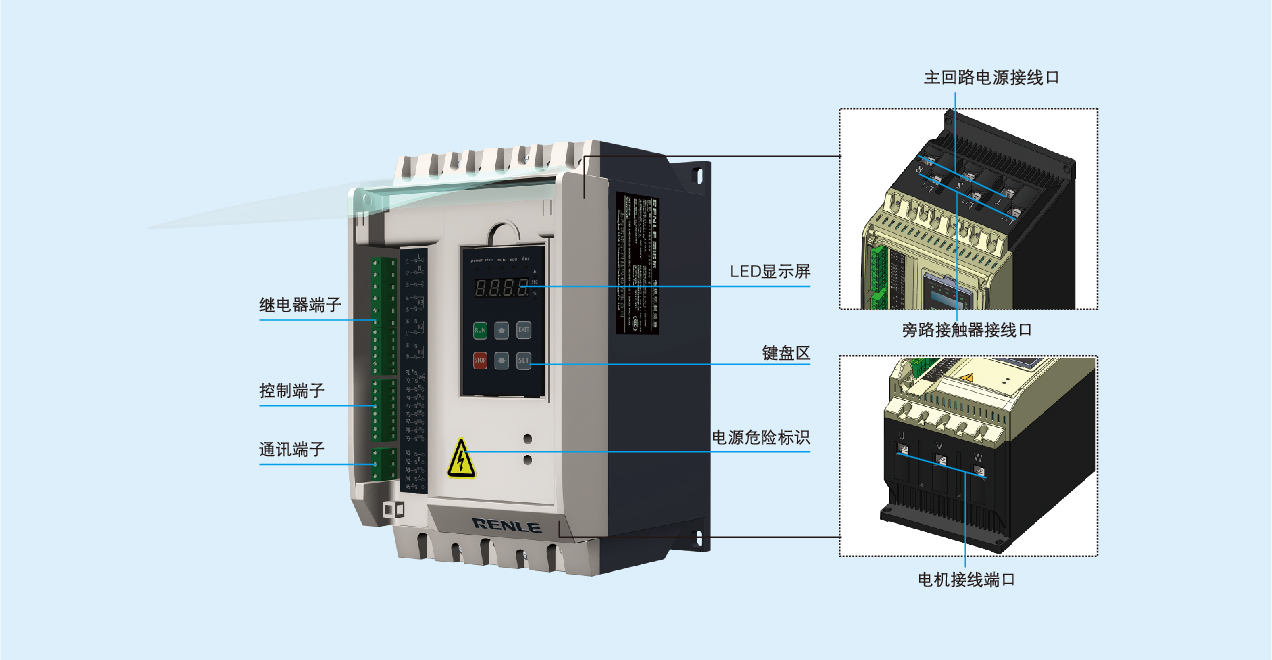

M1型

M2型/M3型/M4型/M5型

外引線控制示意圖

產品外形尺寸：

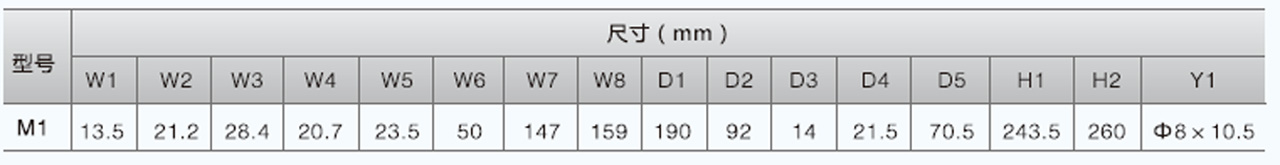

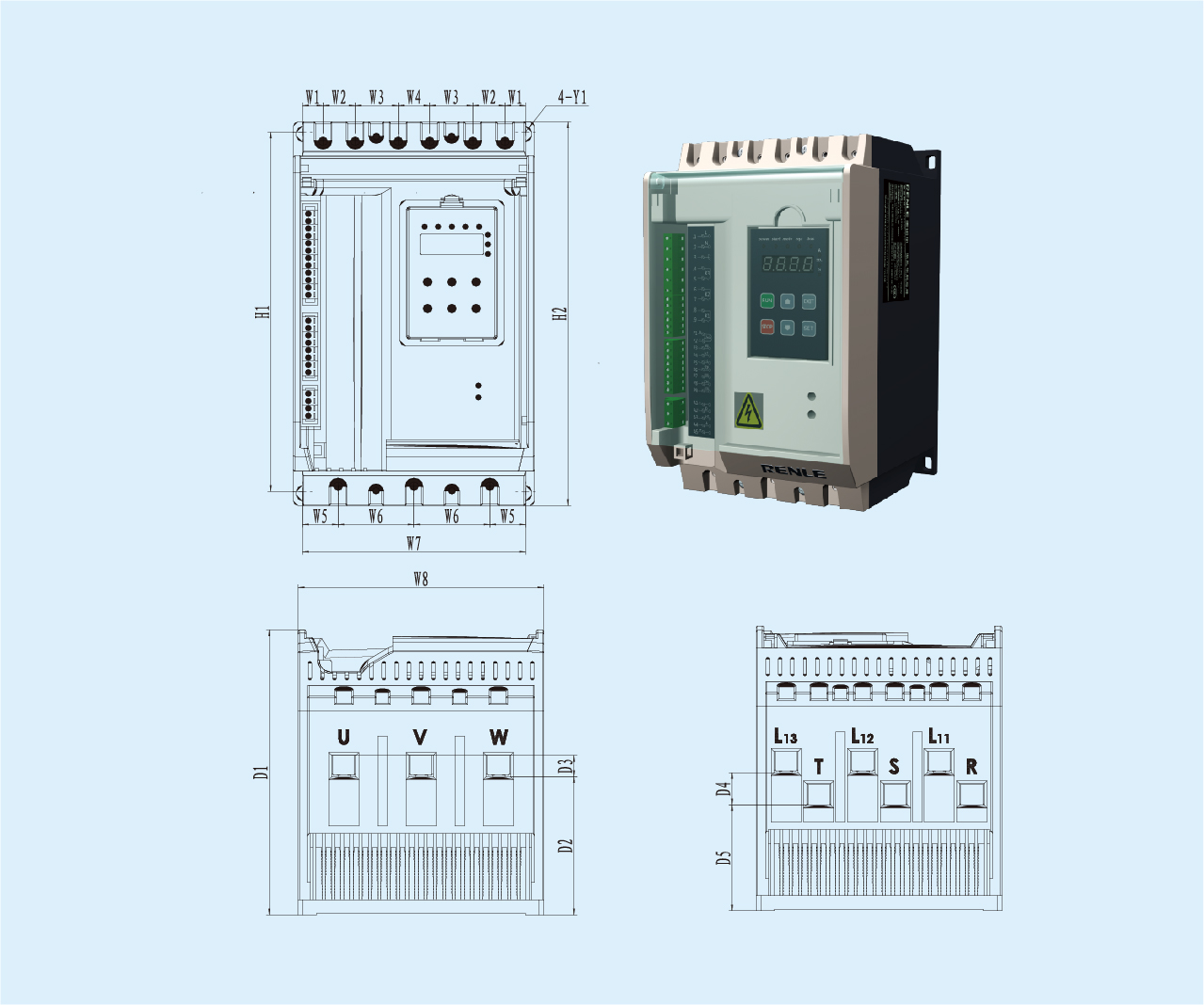

M1外形尺寸

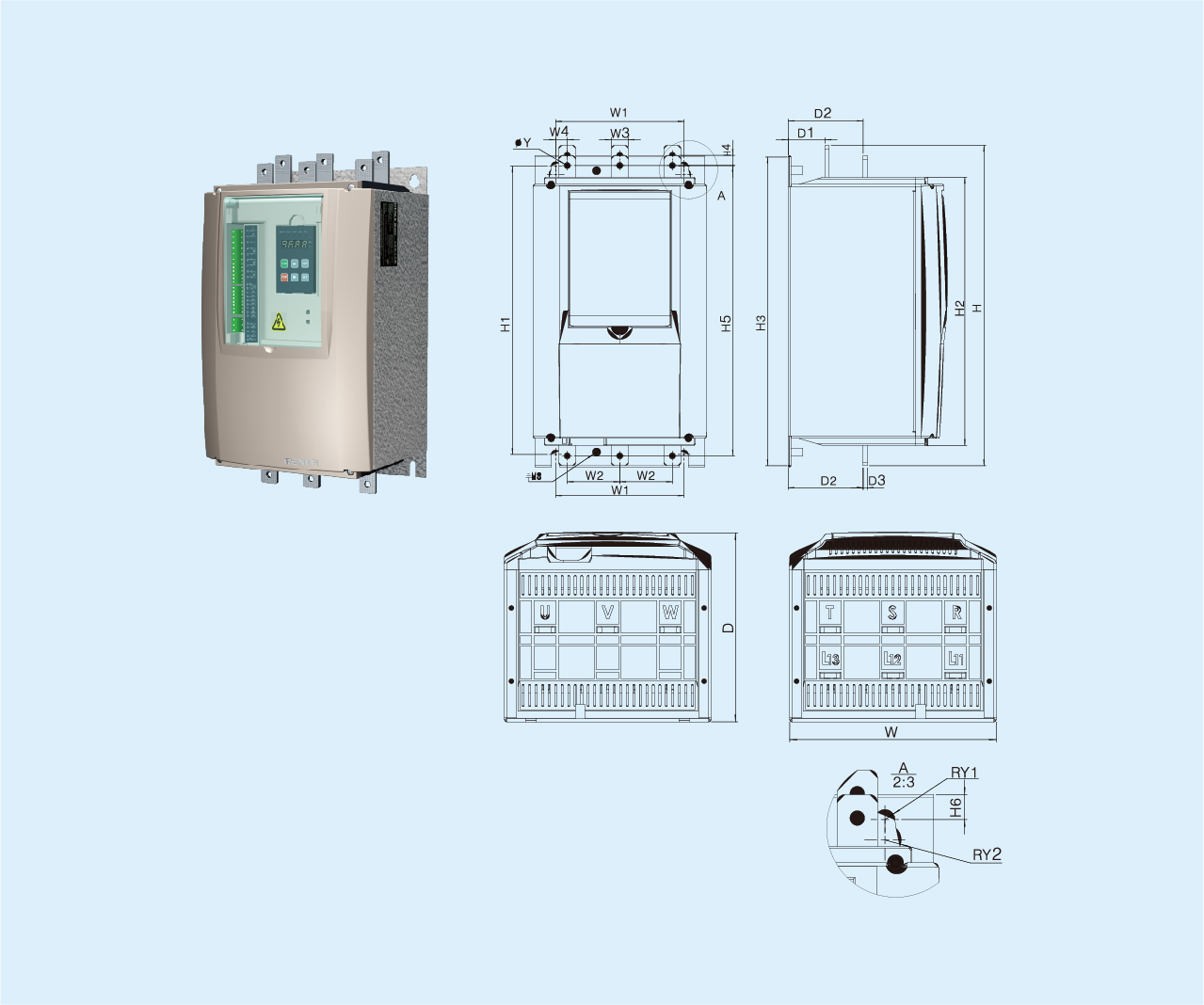

M2/M3/M4/M5外形尺寸

產品規格：
