JJR8000系列智能型電機軟起動器是采用電力電子技術、微處理器技術及現代控制理論技術生產的新型起動設備。該產品能有效的限制異步電動機啟動時的起動電壓，可廣泛應用于風機、水泵、輸送類及壓縮機等重載設備，是星/三角轉換、自耦降壓、磁控降壓等降壓?jiǎn)?dòng)設備的理想換代產品。

工作原理：

JJR8000的控制核心是微處理器DSP。這個微處理器控制系統可以對電機進行起動和保護。DSP微處理器對SCR進行相位觸發控制以降低加在電機上的電壓，然后通過控制加在電機上的電壓和電流，平滑的增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少對聯在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機。

JJR8000具有三種起動模式：電壓模式、限流模式、直起模式。

電壓模式

用來確定電機的初始轉矩(瀕率一定時，電機轉矩與所加電壓平方成正比)。

設定范圍：25%- 80%。調節時需要考慮電流沖擊和機械沖擊。若設得太高則可能導致初始電流過大，電流沖擊和機械沖擊過高。電壓模式下電流會依據負載而變化，但最大值限定在額定電流的5倍可以通過增加啟動時間降低啟動電流。當負載較輕或空載時因?yàn)殡姍C(jī)勢能的加快建立即使沒有達到設定的上升時間也會完成啟動過程。

限流起動

確定電機在起動期間允許的最高電流。

設定范圍：150-500% FLA（電機額定電流）延伸范圍請咨尋廠家，設定值較高時，電機將會從主電路中取得較大的電流并快速加速。若設定值太低將會導致電機在加速結束后仍不能達到全速，一般設定以恰好不失速為宜。為了使啟動電流快速達到限定值，啟動時間不宜設定過長。

產品特點：

○ 可通過簡單的編程應用負載類型直接選擇定制的參數；

○ 三組啟動參數可選，方便于一臺電機軟起動器啟動不同功率的電機負載。

○ 啟動檢測電機反饋電壓實現閉環控制，保證電機在各種工況和不同的負載啟動成功。

○ 三種起動方式：電壓斜坡起動方式可得到最大的輸出轉矩；恒流軟起動方式最佳的限制起動電流；直起軟起動方式可以直接起動電機軟起動器。

○ 可編程延時起動方式，可編程連鎖控制。

○ 對輸入電源無相序要求。

○ 起動時間、停車時間均可數字修改。

○ 具有多種保護功能：過流，三相電流不平衡，過熱、缺相，電機過載等進行保護。

○ 動態故障記憶功能，便于查找故障起因。

○ 可在線查找最大的起動電流和最大的運行電流。

○ 現場總線的全動態控制監測起動器，易于組網。

產品典型應用簡介：

● 水泵一利用軟停車功能，停止時緩解泵的水錘顯現，節省了系統維修的費用。

● 球磨機一利用電壓斜坡起動，減少齒輪轉矩的磨損，減少維修工作量，既節省時間，又節省了開支。

● 風機一減少皮帶磨損和機械沖擊，節省了維修的費用。

● 壓縮機一利用限流，實現了平滑啟動，減少電動機發熱，延長使用壽命。

● 皮帶運輸機一通過軟起動實現平滑漸進的起動過程，避免產品移位和液體溢出。

技術指標：

● 主回路工作電壓：AC380V/690V/1140V(+10% ~ -25%)；

● 主回路工作電流：13A~1500A；

● 主回路頻率：50Hz/60Hz(±2%)；

● 控制回路供電：AC/DC220V+15%(0.5A)；

● 軟起動上升時間：1~120S；

● 軟停車時間：0~100S；

● 沖擊時間：0.1~0.3S；

● 沖擊電壓：50% ~ 100%；

● 限流倍數：1.5-5.0|e；

● 初始電壓：25% ~ 80%Ue；

● 冷卻方式：自然冷卻；

● 通訊方式：RS485串行通訊(Modbus-RTU/Profibus可選)；

產品型號說明：

產品外觀及接線端說明：

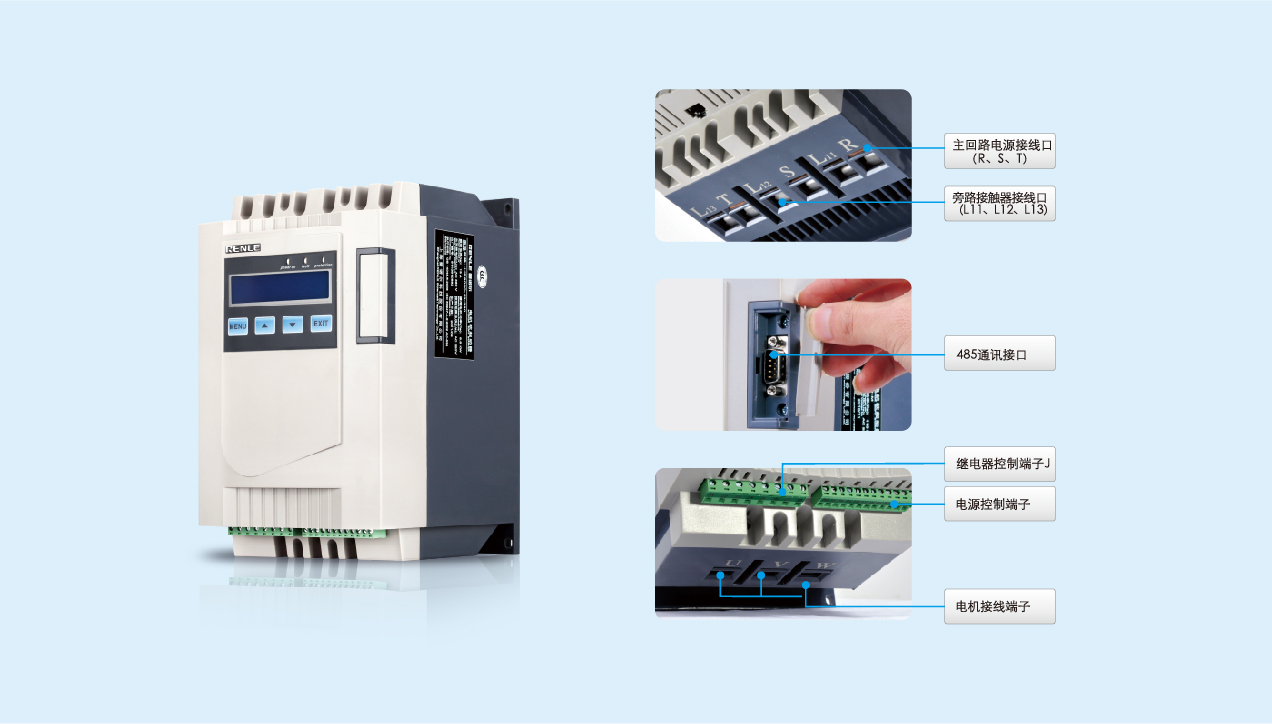

M0外形接線說明

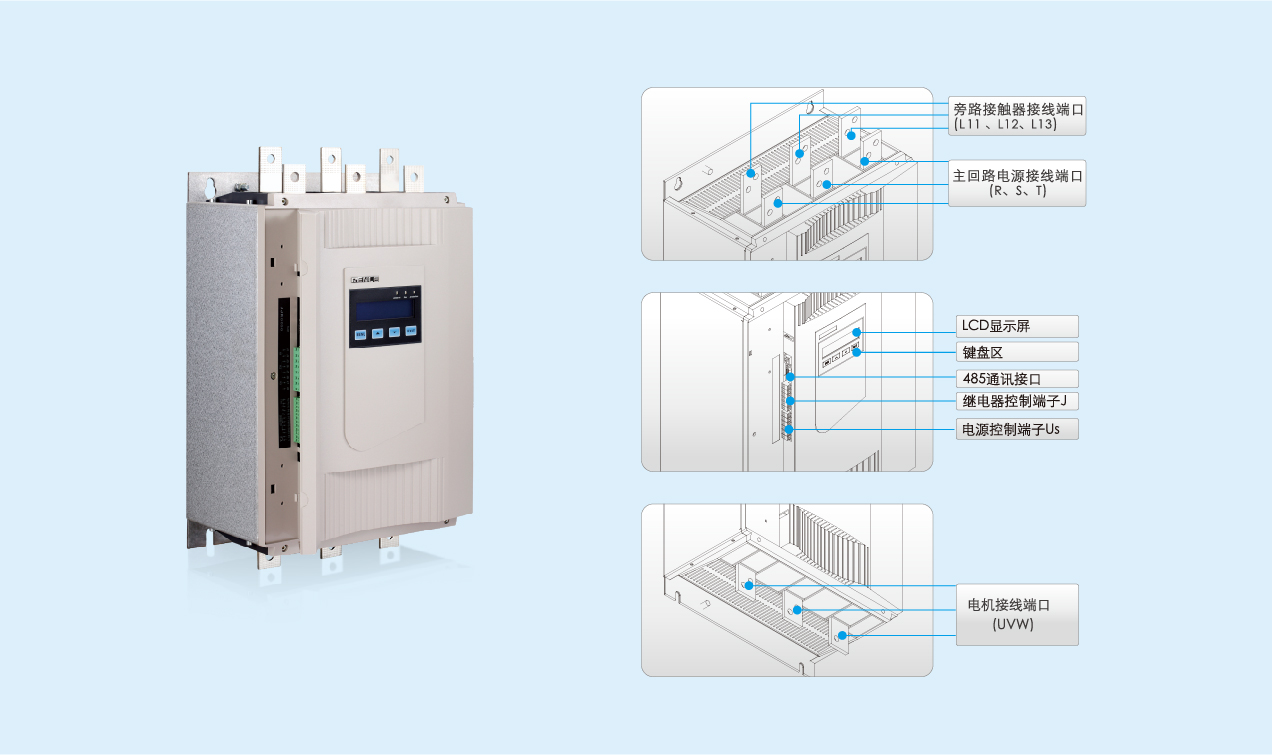

M1/M2/M3外形接線說明

外形尺寸：

JJR8000系列智能型電機軟起動器M0型外觀尺寸

JJR8000系列智能型電機軟起動器M1、M2、M3型外觀尺寸

產品配置選型表（M0/M1/M2/M3為外形代號）

結合實際應用場所，請?jiān)谙鄳?yīng)的“ ”打“√”。
