一、 永磁同步電機

1.永磁同步電機原理

超高效永磁同步電動機轉子由稀土永磁體提供勵磁，轉子不需要勵磁電流。所以在電機運行時轉子沒有電阻損耗，定子減少電阻損耗，電機總損耗減少20%。其次，由于永磁電機的磁場由稀土永磁體產生，不需要定子增加無功勵磁電流，可使的電機的功率因數大幅度提高，可達0.95-1，這樣使得電機的定子繞圈中電流顯著降低，從而提高電機的效率達2至6個百分點，達到并超過國際IE3-IE4標準，具有高效率、高功率因數、低運行電流、低溫升、寬經濟運行范圍、高節電回報等特點。

2.永磁同步電機的優點

與普通電機相比，永磁同步電機有以下優點：

1) 轉速恒定，為同步轉速。

2) 功率因數高。永磁電機在正常運轉時，轉子轉速和定子磁場轉速一致，轉子鼠籠條上沒有電流，定子上感應電流減小，因此功率因數高。

3) 運行效率高。永磁電機正常運轉時，由于轉子上有永磁體，靠永磁體的磁場就可以保證電機的正常運轉，因此轉子鼠籠條沒有電流，也就沒有繞組損耗。轉子鐵耗也沒有，因此效率較普通電機高的多。

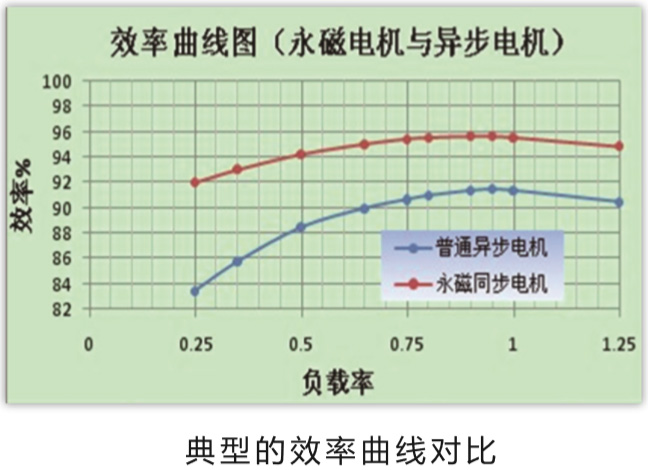

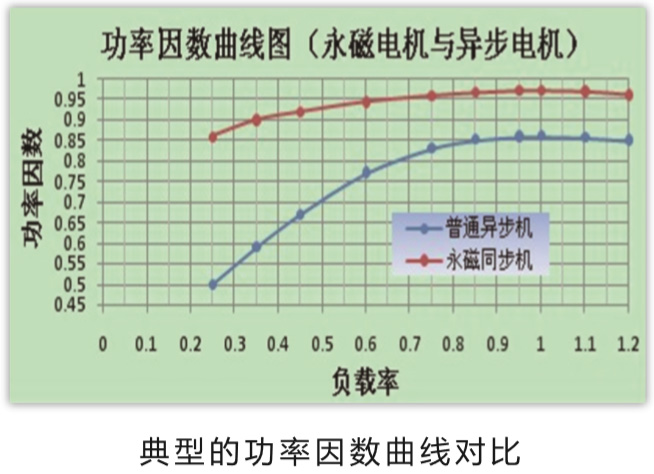

4) 具有較寬的經濟運行范圍。普通電機的經濟運行范圍一般為額定負載的60-100%，低于60%的負載時，電機的效率和功率因數曲線下降很快，運行效率和功率因數很低。而永磁電機的經濟運行范圍遠比普通電機寬，不僅在額定負載時效率很高，而且在25-120%額定負載范圍內都有較高的效率，效率曲線比較平滑，變化不大。電機效率基本不低于額定效率的80%。而普通電機在35%額定負載附近效率迅速下降，能低至30-40%。永磁電機在25%負載時，功率因數也可以達到0.9以上，越輕載功率因數越高，而普通電機在從額定負載時的0.85左右迅速下降到0.5以下。

5) 體積小，重量輕。由于永磁電機轉子上應用了稀土永磁材料，損耗低，效率和功率因數高，達到同樣的功率，在保證效率和功率因數的基礎上，體積可以做的比普通電機小，重量輕。

6) 堵轉轉矩倍數高。普通電機堵轉轉矩倍數一般是額定轉矩的1.6-2.3倍，而永磁電機的堵轉轉矩一般可達2.4倍以上。

7) 可以實現低速高效率。普通電機10極以上的電機很少，因為轉速越低，效率越低。永磁電機可以把技術做的很高，有24極甚至32極。轉速做的很低，可以對一些設備采用直驅，省去減速設備，從節能的角度來講，可以提高效率。

二、雷諾爾RNB2000系列同步變頻驅動器

1.產品特點

RNB2000系列變頻器是一款高性能矢量變頻器，功能豐富、強大、性能優異穩定，可驅動三相交流異步電機或三相交流永磁同步電機，在控制和調節電機的轉矩和速度、低速高轉矩輸出等方面，具有良好的動態性能、超強的過載能力。支持多種IO擴展板卡、多種PG板卡、多種通訊擴展板卡，廣泛用于各種自動化生產設備及各類自動化生產線。

1) 采用美國TI公司電機控制專用數字信號處理器(DSP),主頻可達150MHZ。

2) 采用的過Infineon第四代IGBT模塊，結合其175℃最高結溫特性，運用新穎的PWM調制方式，進一步降低了開關損耗，是的驅動器在50℃環境溫度下，也無需降額使用。

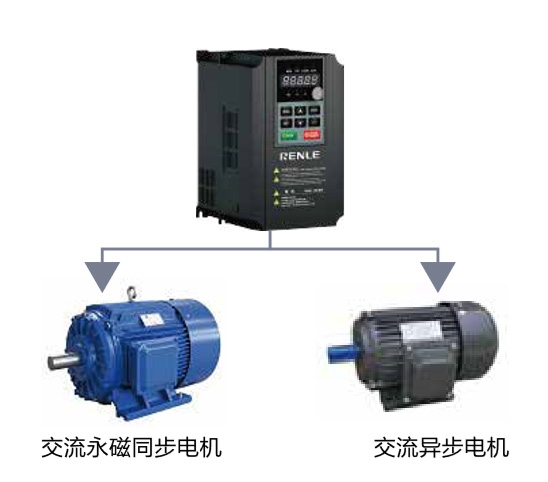

3) 支持異步電機和永磁同步電機驅動。

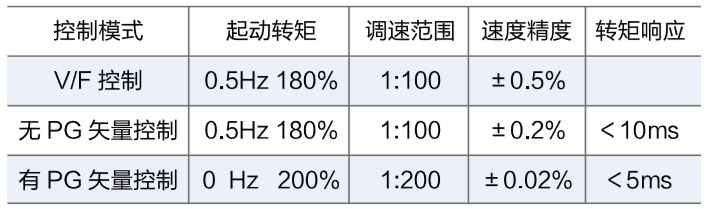

4) V/F控制模式下，高精度的電流限制控制，使得驅動器無論是快速加減速還是堵轉，都不會出現過流報警，可靠的保護驅動器；矢量控制模式下，高精度的轉矩限定控制，使得驅動器可以按用戶工藝控制要求，輸出強勁的轉矩或柔和的轉矩，可靠的保護機械設備。

交流永磁同步機

5) 過程PID控制，具有豐富的給定和反饋方式。

6) 支持直流電源的輸入，方便用戶組成公共直流母線的應用方案。

7) 過壓失速保護。

8) 欠電壓調節。

9) 過流失速保護功能。

2.產品使用環境

產品安裝場所：戶內

環境溫度：最高溫度：+40℃； 最低溫度：-10℃

海拔高度：< 1000m。

日平均相對濕度：不大于95%；

月平均相對濕度：不大于90%。

地震烈度不超過8度。

戶內環境污穢等級：Ⅱ級
